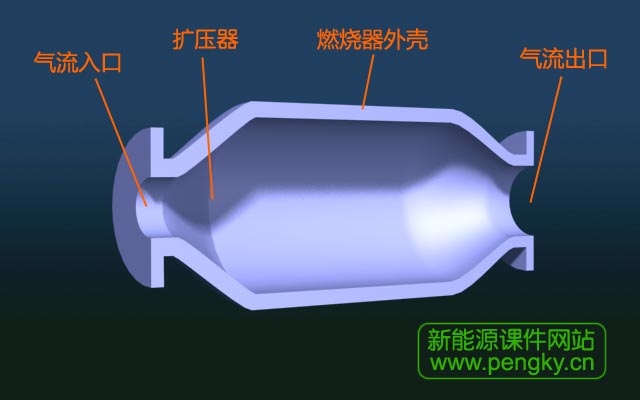

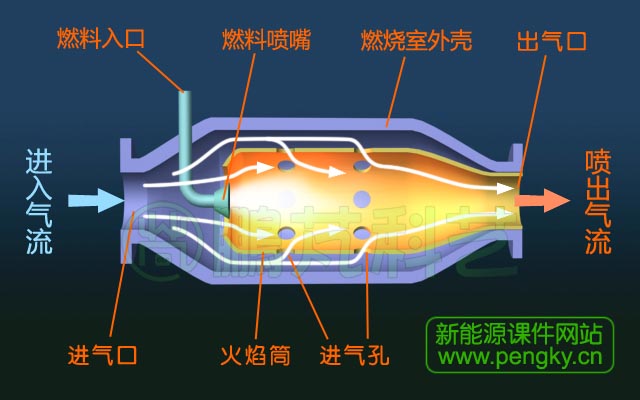

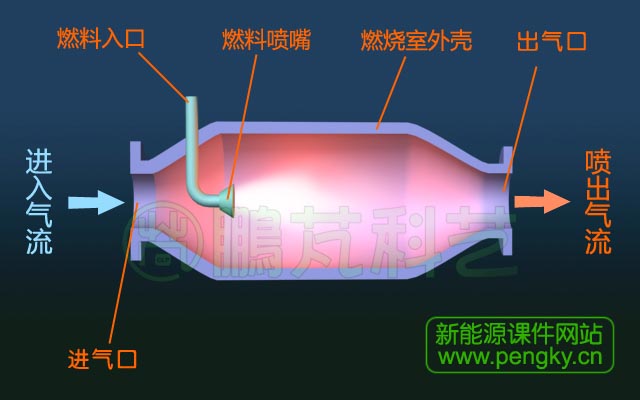

在燃燒室前端裝有燃料噴嘴，噴嘴噴出的燃料與進入的空氣在燃燒室內燃燒，產生高溫高壓燃氣從出口噴出，見圖2。

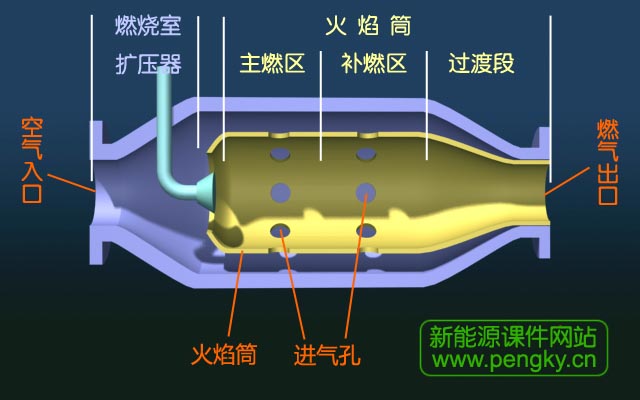

圖3--燃燒室火焰筒示意圖

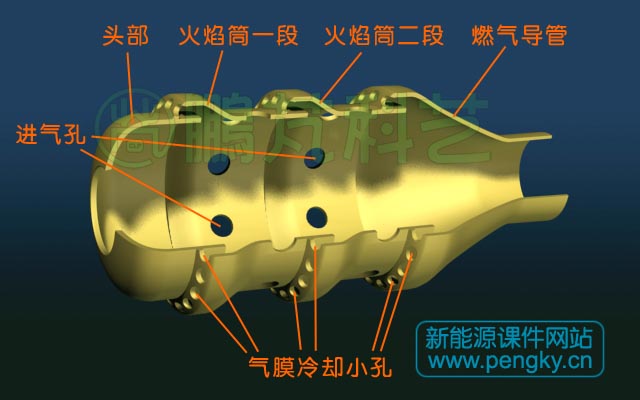

雖然火焰筒采用耐高溫材料制成，也難承受高溫的燒烤，為了降低火焰筒的溫度，利用空氣進入火焰筒時對其冷卻。通過進氣孔進入火焰筒的空氣能對火焰筒壁起到一定的冷卻作用，但還不夠，還要一些措施來降低火焰筒壁的溫度，下面介紹一種在航空發動機中常用的方法——小孔氣膜冷卻法，圖5是這種火焰筒的結構示意圖。

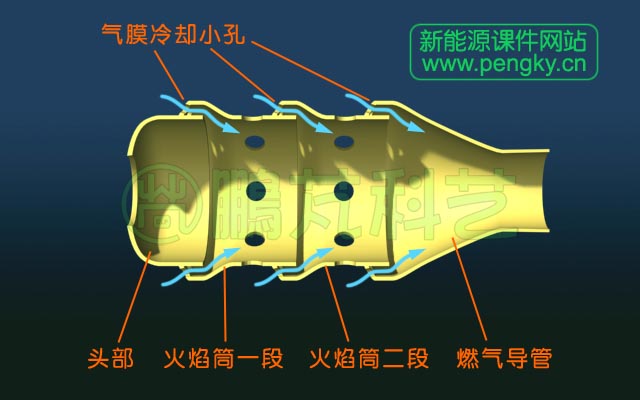

這種火焰筒的圓周開有很多小孔，氣流沿壁進孔并沿內壁走過一段距離，可有效降低這一段的溫度，由于一圈小孔僅降低一段的溫度，所以采用多段的結構，圖中的火焰筒有三段（含燃氣導管）。圖6中的淺藍色箭頭線表示小孔冷卻氣流的走向。

為了看清結構與氣流走向，該火焰筒僅繪有3段，實際上許多火焰筒有更多段；圖中也夸大了火焰筒中兩段相套部分的徑向間隙，實際火焰筒段間相套部分的徑向間隙是很小的，小孔也是很小的，也很多。

除了小孔氣膜冷卻法外還有多種方法，原理大同小異，其結構請另找參考資料。

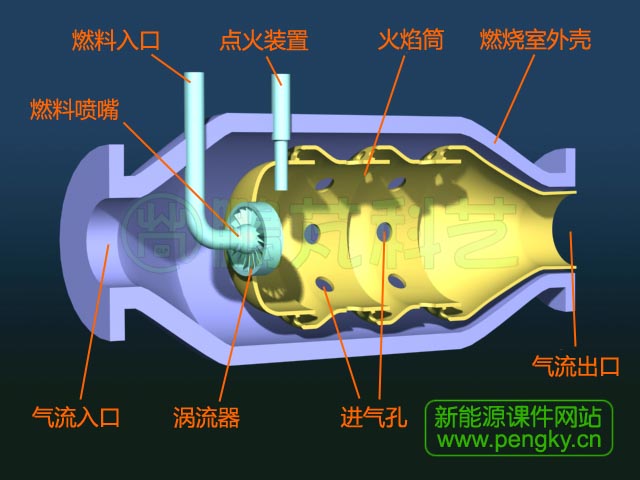

圖7是裝有小孔氣膜冷卻法火焰筒的管式燃燒室結構示意圖，在火焰筒入口有渦流器與燃料噴嘴，在火焰筒前端還有點火裝置。

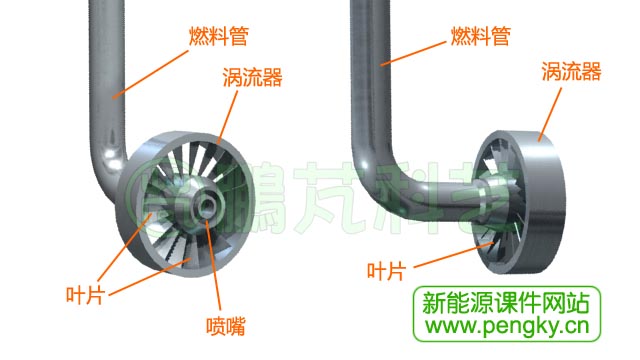

燃料從噴嘴噴向火焰筒內，在噴嘴外圍有葉片式渦流器，圖5是從兩個角度看到的燃料噴嘴與渦流器。

渦流器也稱空氣擾流器，目前多數渦流器是由多個偏轉的葉片組成的葉片式渦流器，氣流通過時產生旋轉在火焰筒頭部內形成旋渦，旋渦中心為低壓區，使一部分已經燃燒的高溫燃氣倒流回來形成回流區，不斷的點燃由燃油霧滴蒸發形成的新鮮混合氣。

除了葉片式渦流器還有喇叭形渦流器采用非流線體來產生渦流。

燃燒室多采用離心式噴油嘴，在高壓作用下燃油經噴油嘴高速旋轉噴出，與噴咀外空氣相撞擊形成極細小的霧化油滴，并很快蒸發與空氣混合，形成新鮮混合氣。

目前氣動霧化噴嘴（氣動噴嘴）在新型燃燒室中得到廣泛應用，優點是燃油離開噴嘴時已經較好的霧化，在火焰筒頭部形成均勻的油霧，燃燒效果好。

點火裝置采用高壓火花塞打火，點燃燃料和空氣的混合氣體。

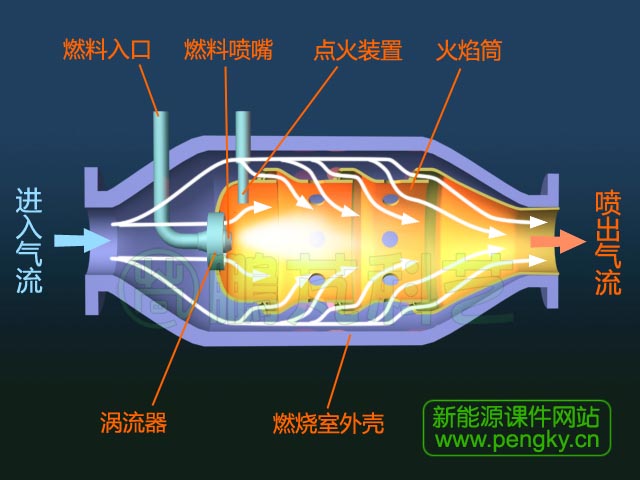

圖9是燃燒器氣流走向圖，在燃燒室內的白色箭頭線就是氣流在燃燒室的流向。來自壓氣機的高壓空氣從燃燒室入口進入，擴壓減速后分兩路進入火焰筒，一路從渦流器進入火焰筒與燃料混合后燃燒；另一部分空氣流經火焰筒外壁從進氣孔與冷卻小孔進入火焰筒與剩余燃料燃燒，這部分氣流對燃燒室外殼與火焰筒壁起到冷卻作用，同時降低到渦輪的氣流溫度。

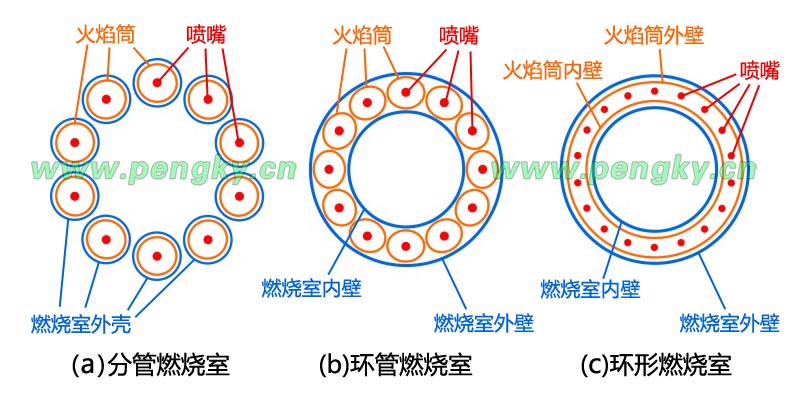

目前燃氣輪機的燃燒室主要有四種類型：圓筒形燃燒室、分管形燃燒室、環管形燃燒室、環形燃燒室，圓筒形燃燒室就是單個大號的管式燃燒室，較少應用。圖7是分管形燃燒室、環管形燃燒室、環形燃燒室的截面圖（垂直于燃氣輪機軸線的截面）示意圖。

由若干個管式燃燒室環繞燃氣輪機主軸排列組成一個整體的燃燒室稱為分管形燃燒室；由若干個管式火焰筒繞燃氣輪機主軸排列在一個環形燃燒室內稱為環管燃燒室；在環形燃燒室內有一個環形火焰筒稱為環形燃燒室。在后面章節里將分別介紹這三種燃燒室的基本結構。
