從燃?xì)廨啓C(jī)排出的氣體溫度高達攝氏600度，仍然具備很高的能量，把這些高溫氣體送到鍋爐，把水加熱成蒸汽去推動蒸汽輪機，帶動發電機發電，可使發電容量與聯合循環機組的熱效率相對增高50%左右。這個靠燃?xì)廨啓C(jī)排出氣體的余熱來產生蒸汽的鍋爐稱為余熱鍋爐。

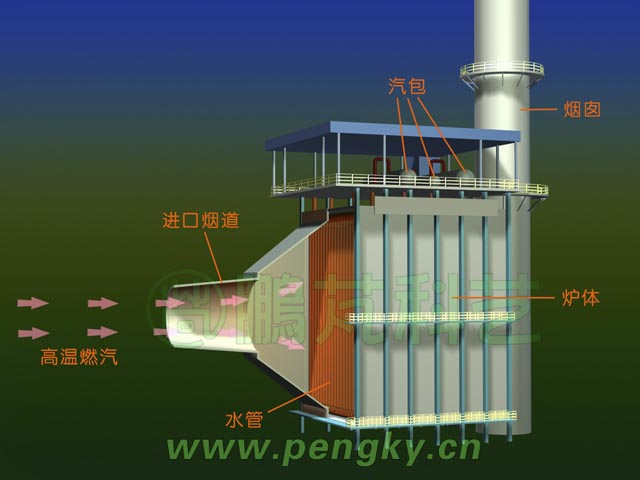

從外觀上看鍋爐主要有進口煙道、爐體、汽包、煙囪組成。爐體內有密集的管道，給水泵將要加熱的水壓進這些管道，燃?xì)廨啓C(jī)排出的高溫氣體將管道內的水加熱成高壓蒸汽，下面就是余熱鍋爐的外觀圖（進口煙道為剖面）。

余熱鍋爐

   余熱鍋爐結構

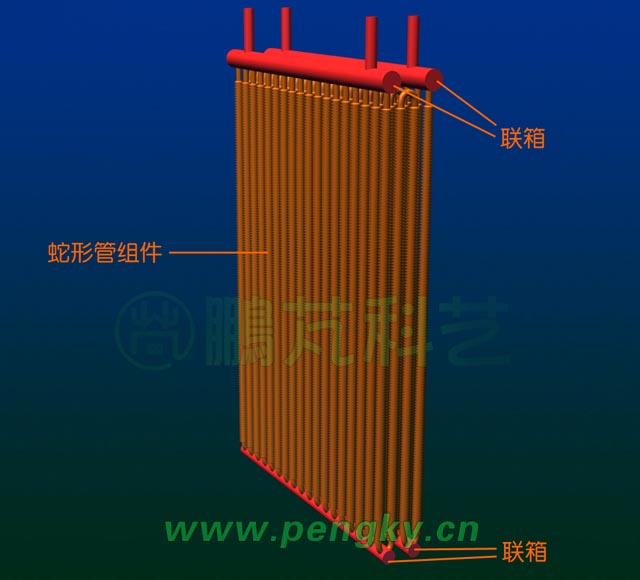

鍋爐模塊

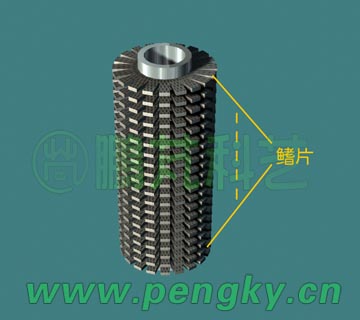

為了更好的傳遞熱量，在管道外表焊上鰭片（也稱肋片）來增大管道的傳熱面積，下圖展示的是一小段焊有鰭片的管道。

焊有鰭片的管道

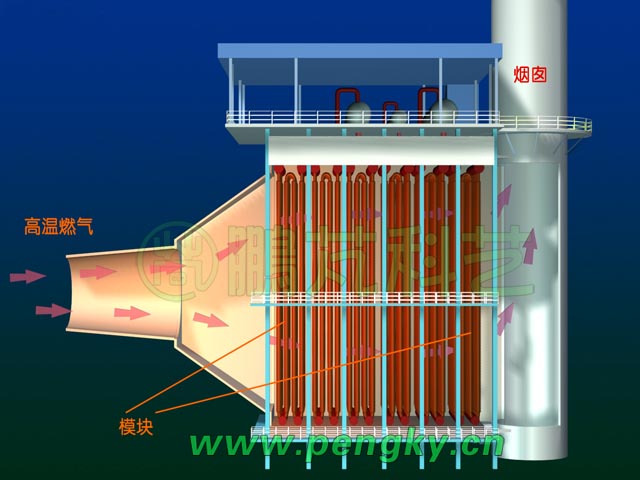

打開鍋爐的側壁，可看到內部裝有多個模塊，實際鍋爐有近20個模塊，其中多數是蒸發器、省煤器、過熱器三類模塊，除此還有再熱器模塊。

余熱鍋爐剖面圖

大型燃機電廠采用三壓再熱循環余熱鍋爐，汽水系統主要由低壓、中壓、高壓三部分組成，可同時產生低壓過熱蒸汽、中壓過熱蒸汽、高壓過熱蒸汽，分別驅動低壓汽輪機、中壓汽輪機、高壓汽輪機，可最充分的把燃?xì)獾臒崮苻D(zhuǎn)換成機械功。

低壓部分由低壓省煤器、低壓汽包、低壓蒸發器、低壓過熱器組成。從凝結水泵來的冷水，通過低壓省煤器預熱后輸入低壓汽包，汽包下面連接著蒸發器，水在低壓蒸發器內加熱成飽和蒸汽上升到低壓汽包。飽和蒸汽從低壓汽包輸出再通過低壓過熱器加熱，產生低壓過熱蒸汽，用來驅動低壓蒸汽輪機旋轉做功。

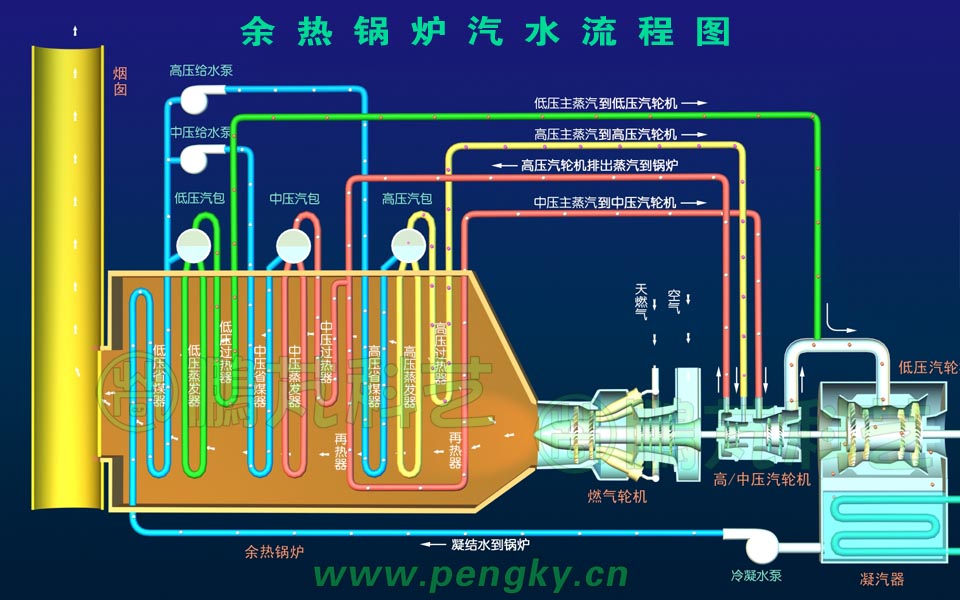

余熱鍋爐汽水流程

中壓部分由中壓省煤器、中壓汽包、中壓蒸發器、中壓過熱器、再熱器組成。通過低壓汽包出來的水由中壓給水泵注入中壓省煤器繼續加熱，然后進入中壓汽包，在中壓蒸發器內加熱成飽和蒸汽上升到中壓汽包。從中壓汽包輸出的飽和蒸汽通過中壓過熱器加熱，然后再與高壓汽輪機排出來的蒸汽混合，一同經過再熱器加熱，產生中壓再熱蒸汽，用來驅動中壓蒸汽輪機旋轉做功。

高壓部分由高壓省煤器、高壓汽包、高壓蒸發器、高壓過熱器組成。通過低壓汽包出來的水由高壓給水泵注入高壓省煤器加熱，然后進入高壓汽包，在高壓蒸發器內加熱成飽和蒸汽上升到高壓汽包。從高壓汽包輸出的飽和蒸汽通過高壓過熱器加熱，產生高壓過熱蒸汽，用來驅動高壓蒸汽輪機旋轉做功。

請點擊觀看或下載余熱鍋爐3D動畫
