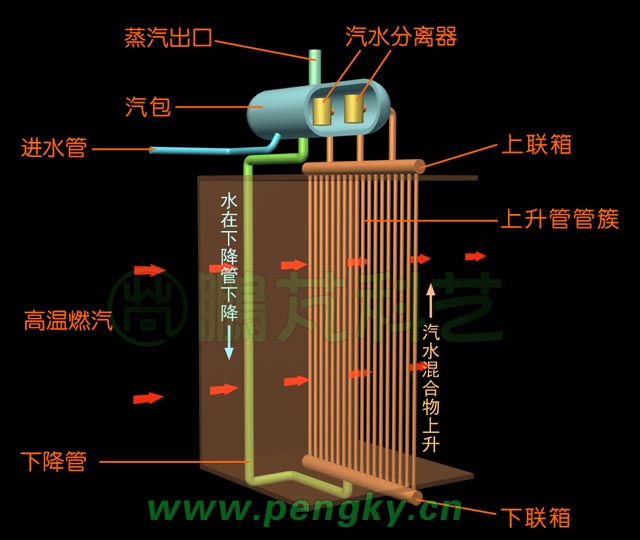

鍋爐基本原理圖

把水注入汽包，水便灌滿上升管管簇與下降管，把水位控制在靠近汽包中部的位置。當高溫燃?xì)馔ㄟ^(guò)管簇外部時，管簇內的水被加熱成汽水混合物。由于下降管中的水未受到加熱，管簇內的汽水混合物密度比下降管中的水小，在下聯箱形成壓力差，推動上升管內的汽水混合物進入汽包，下降管中的水進入上升管，形成自然循環。

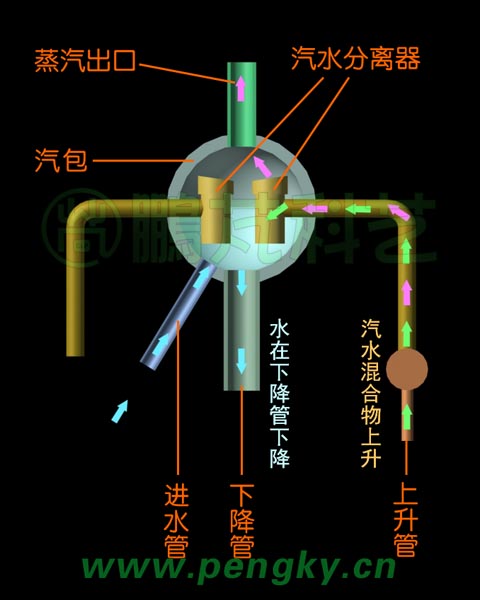

汽包原理圖

上圖是汽包（也稱鍋筒）結構示意圖, 汽包是水受熱、蒸發、過熱的重要樞紐，保證鍋爐正常的水循環。上升管內的汽水混合物進入汽包后，通過汽水分離器分離成飽和蒸汽與水，飽和蒸汽通過汽包上方蒸汽出口輸出；分離出的水與給水管注入的水再進入下降管。

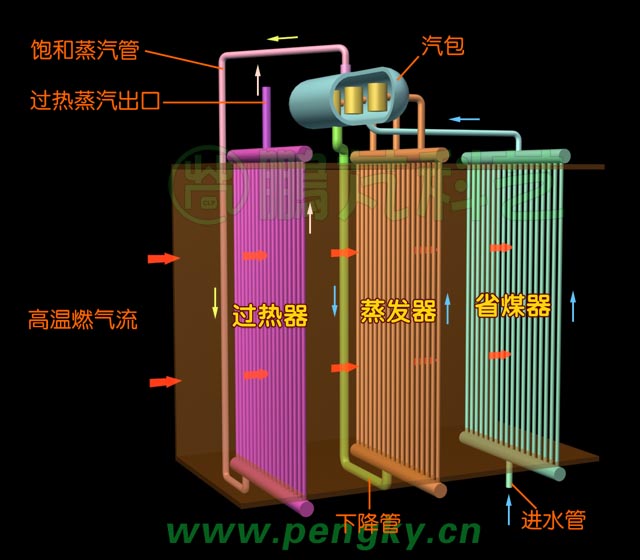

用來產生飽和蒸汽的上升管管簇稱為蒸發器，電廠鍋爐還有省煤器與過熱器，它們都由管簇組成。進汽包的水先在省煤器加熱，再通過汽包、下降管進入蒸發器，可以提高蒸發器的效率與鍋爐的效率。蒸發器生成的飽和蒸汽經汽包輸出，再進入過熱器加熱成過熱蒸汽，用過熱蒸汽推動蒸汽輪機運轉能保證系統的高效與安全。

鍋爐組成原理圖
