目前由于風電與光電的電壓波動大、會對電網造成較大沖擊，并網設備復雜，因而造成棄風與棄光。如果在風電與光電發電充余時，把電能儲存起來，在發電量不足時把儲存的電能釋放出來，就能得到穩定平滑的風電與光電。如何讓風電、光電安全、穩定且高效的上網，必須解決電能的儲存問題。

抽水蓄能雖儲存量大，但轉換速度太慢，而且需要特殊的地質條件，是不適合解決風電、光電的儲能問題。其他方式的儲能包括壓縮空氣儲能、電磁儲能、超級電容器、超導儲能、熱儲能等儲存時間短，容量小，有些技術不成熟、有些成本高、有些效率低，難以大規模商業化應用。目前風電、光伏發電主要采用效率較高的蓄電池儲能，但是蓄電池能量密度較低、充電電流不能太大，充電時間長，最主要是充放電循環次數少，鉛蓄電池僅為數百次，鋰蓄電池為1000至2000次（價格高昂）。頻繁的充放電會縮短使用壽命。這些限制了蓄電池儲能的大規模應用。

氫能是一種質量能量密度高、儲存期長的物質。將風電、光伏發電量轉換成氫氣，儲存氫氣，需要時轉化成電能，可緩解風光互補發電系統的棄風、棄光問題，稱為氫儲能技術。氫儲能技術主要包括制氫技術、儲存氫能裝置、氫能燃料電池、氫氧聯合循環發電等。

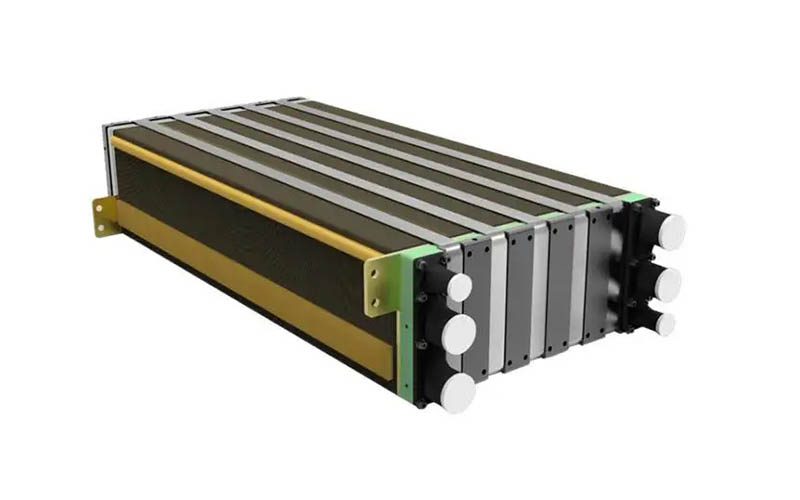

氫燃料電池是將氫氣轉換成電能的發電裝置，其發電原理與干電池一樣，也是將化學能轉化成電能，所不同的只是，干電池使用貴重金屬做電極，金屬消耗完了就沒電了。而燃料電池是靠消耗燃料，不消耗電極，燃料就是氫氣。向燃料電池兩極源源不斷輸入氫氣與空氣（氧氣），電池兩極間就會產生電動勢。燃料電池的優點很多，主要是工作時沒有噪音，不會產生有害氣體、效率高、可以低溫運行、啟動快速。燃料電池是無污染、無噪音的發電機。圖1是氫燃料電池圖片，圖片來自網絡。

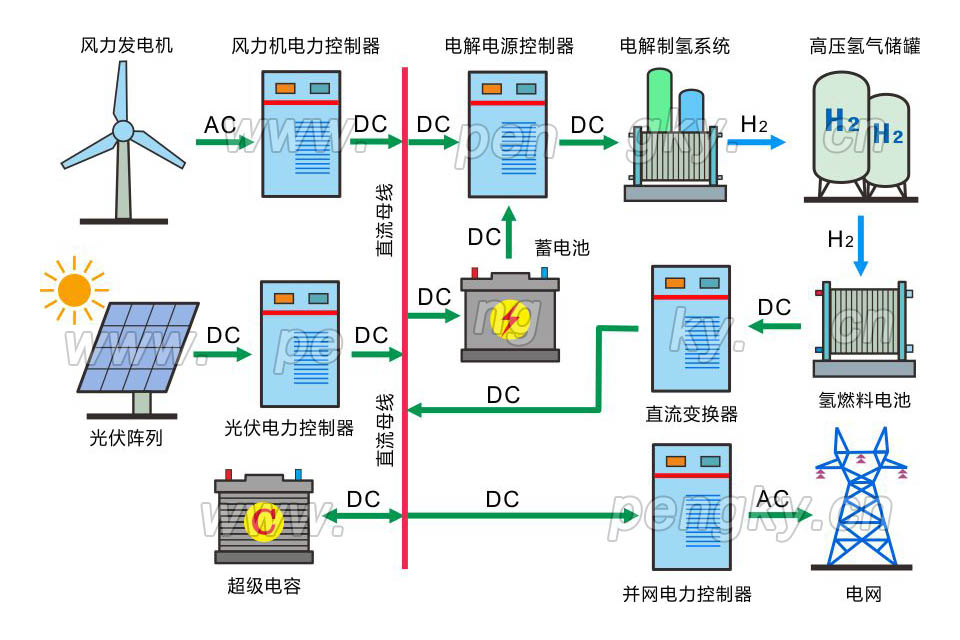

圖2是風光發電制氫儲能系統的示意圖。風力發電機與光伏陣列通過各自的轉換控制器將電能輸送到直流母線上，通過并網電力控制器送到電網，電解電源控制器將直流母線上富裕的電量轉換成電解水制氫系統所需的電壓，電解水制氫系統將生成的氫氣加壓后輸入高壓氫氣儲罐儲存。

電網需要電量時，或風光發電量不足時，儲罐向氫燃料電池輸送氫氣，轉換成電能通過直流母線與并網電力控制器送到電網。

系統仍需要蓄電池作為輔助蓄能，有時風光發電量不足，氫氣儲存也不足時需從蓄電池輸出電力供電解水制氫使用。

由于氫燃料電池不能瞬間提供大電流輸出，系統增加超級電容輔助蓄能。超級電容就是超大容量的電容器，屬于物理電源，由于特殊的構造與工藝使它具有容量超大、充放電速率很快、內阻小、可循環次數達10萬次以上、受溫度影響小、安全性高等優點。但超級電容容量仍比蓄電池小得多，價格昂貴，輸出電壓隨著放電線性下降，只適合短時間沖擊性的負荷變化。蓄電池充電時間長，放電電流不能太大，充放電次數僅數百次（采用高昂的鋰蓄電池可達千次以上）。采用蓄電池與超級電容組合使用是好方法，超級電容適應快速充放電，而周期長放電量大時切換蓄電池輸出。

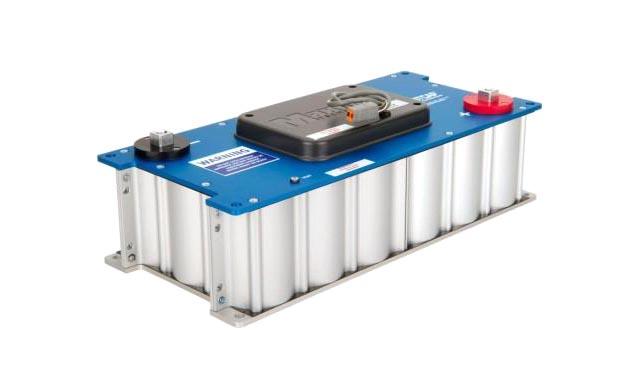

圖3是超級電容的圖片，圖片來自網絡。

對于超大型風光制氫儲能可采用氫氧聯合循環發電方式。將電解水生成的氫氣與氧氣送到氫氧聯合循環燃?xì)廨啓C(jī)，燃?xì)廨啓C(jī)帶動發電機發電給電網。

燃?xì)廨啓C(jī)可以是略加改造的普通燃?xì)廨啓C(jī)，把氫氣作為燃料輸入到燃燒室與壓縮空氣混合燃燒推動渦輪機旋轉做功。本課件簡介一種氫氧聯合循環燃?xì)廨啓C(jī)。

氫氧聯合循環燃?xì)廨啓C(jī)（簡稱氫氧燃機）直接使用電解水生成的氫氣與氧氣輸入到燃燒室混合燃燒。氫氧燃機沒有普通燃機的壓氣機，而是通過壓力與流量控制器向氫氧燃機的燃燒室輸入氫氣與氧氣。燃燒室不同于普通燃機燃燒室，是特制的，能將氫氣與氧氣均勻混合燃燒。

電解水生成的氫氣與氧氣分別儲存在各自的容器中。如果是大型高壓儲罐儲存的氫氣與氧氣，壓力可達20MPa，而燃機的燃燒室工作壓力一般為2~5MPa，壓力與流量控制器分別控制好氫氣與氧氣的壓力與流量，分別輸入燃燒室混合燃燒，燃燒生成的高溫高壓水蒸氣推動燃機渦輪做功。從燃機渦輪出來的水蒸氣進入蒸汽輪機再次做功。蒸汽輪機、燃?xì)廨啓C(jī)、發電機同軸旋轉，發電機輸出的電力通過交直變換器、直流母線、并網控制器上電網。從蒸汽輪機輸出的水蒸氣可以向需要熱能的地方供熱。

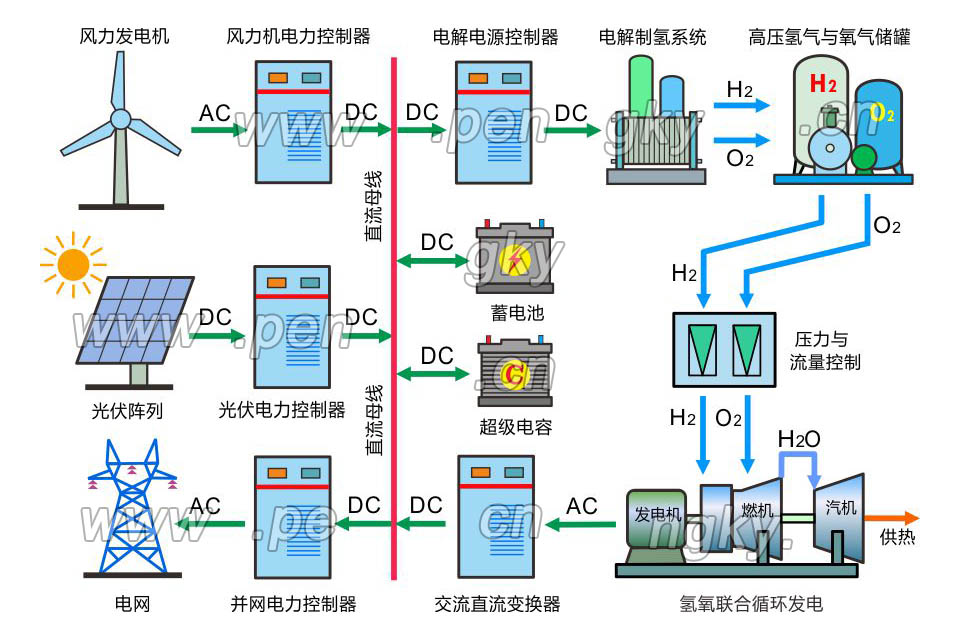

圖4是采用氫氧聯合循環發電的氫儲能系統的示意圖

如果是大型液氫儲罐與液氧儲罐的氫氣與氧氣，需通過氣化裝置氣化，氣化裝置主要有液態氣體壓縮機與蒸發器組成。液態氣體通過壓縮機升壓至所需壓力，進入蒸發器轉成氣體。氫氣與氧氣的氣化裝置結構相同。轉換成高壓的氫氣與氧氣輸送到氫氧燃機的燃燒室，燃燒生成的高溫高壓水蒸氣推動燃機渦輪做功，從燃機渦輪出來的水蒸氣進入蒸汽輪機再次做功。蒸汽輪機、燃?xì)廨啓C(jī)、發電機同軸旋轉，發電機發出電能。

2020 年 8 月，國家發展和改革委員會、國家能源局聯合發布《關于開展“風光水火儲一體化”“源網荷儲一體化”的指導意見（征求意見稿）》，提出要提高輸電通道利用效率、電力需求響應能力，挖掘新能源消納能力。文件指出：開展“風光儲一體化”建設，對于存量新能源外送基地，結合新能源特性、受端系統條件和消納空間，研究論 證增加儲能設施的必要性和可行性，明確實施方案。對于增量風光儲一體化，積極探索以具備豐富新能源資源條件基地為基礎，優化配套儲能規模，充分發揮配套儲能設施的調峰、調頻作用，最小化風光儲綜合發電成本，提升價格競爭力， 明確風光儲一體化實施方案。

內蒙古規模化風光氫儲一體化項目——華電達茂旗20千瓦新能源制氫工程示范項目是國內設計在建的風光互補制氫發電儲能項目。共建設風電12萬千瓦、光伏8萬千瓦，電化學儲能2萬千瓦時，電解水制氫12000標方每小時，采用100%綠電制氫。該項目主要是風光發電制氫。圖5是該項目效果圖
