| 雙極式電解槽結構 |
| Bipolar Electrolyzer Structure |
通過水電解制氫的裝置有多種形式，主要從電解槽結構、電氣連接方式等進行分類。目前電解槽的結構主要是壓濾式水電解槽。電解槽的電氣連接方式可分為：單極式水電解槽和雙極式水電解槽。 壓濾式水電解槽運行效率高，可以在一定的壓力下運行，是目前電解槽主要結構形式。本課件介紹雙極壓濾式電解槽的結構。 |
| 1. 雙極式電解槽構造原理 |

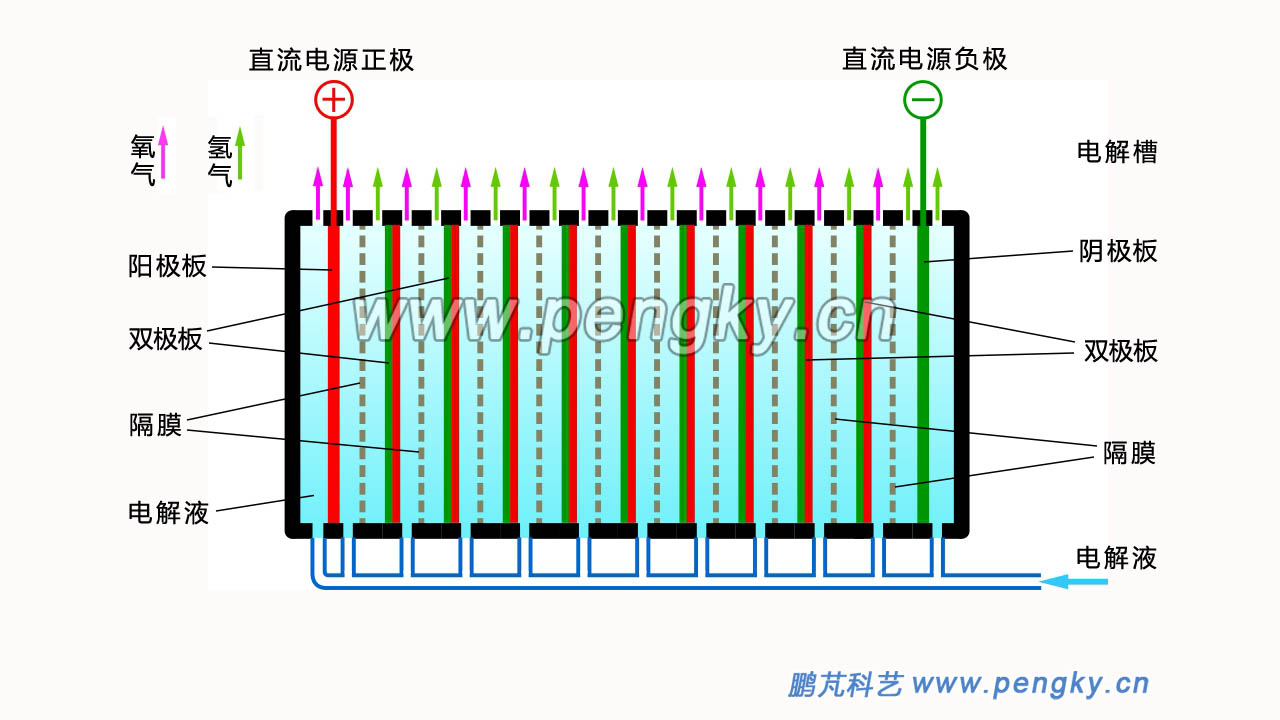

雙極式電解槽雖然也是由多個并列的電解池（小室）構成，但不是每個電解池都有獨立供電的陽極與獨立供電的陰極，而是若干電解池以串聯的方式靠一組電源供電，總共只有一個陽極與一個陰極。 圖1是雙極式電解槽結構與原理示意圖。 |
電解槽的左端是陽極板，右端是陰極板，中間有若干極板把電解槽分成多個小室。每?jī)蓚€(gè)極板間有隔膜。在陽極板與陰極板總電勢作用下，中間各極板均勻的分配電勢，使每個小室組成有陽極板與陰極板的電解池。每個小室的陽極板同時是緊鄰小室的陰極板，同樣陰極板也是緊鄰小室的陽極板，一塊極板正反兩面具有相反極性，故稱之為雙極板。在圖中雙極板的兩面分別用紅綠色表示，紅色是陽極面，綠色是陰極面。 電解槽由多個并列的電解池構成，兩端用端板壓緊，這種疊壓形成的槽體很像工業生產中使用的壓濾機，因而這種電解槽稱為雙極壓濾式電解槽。 |
| 2. 雙極式電解槽部件 |
下面通過一個雙極式電解槽模型介紹主要部件與組裝。 雙極式電解槽主要由電極板、隔膜、密封墊圈、端板組成，見圖2 |
| 圖2--雙極式電解槽的主要部件（左視） |

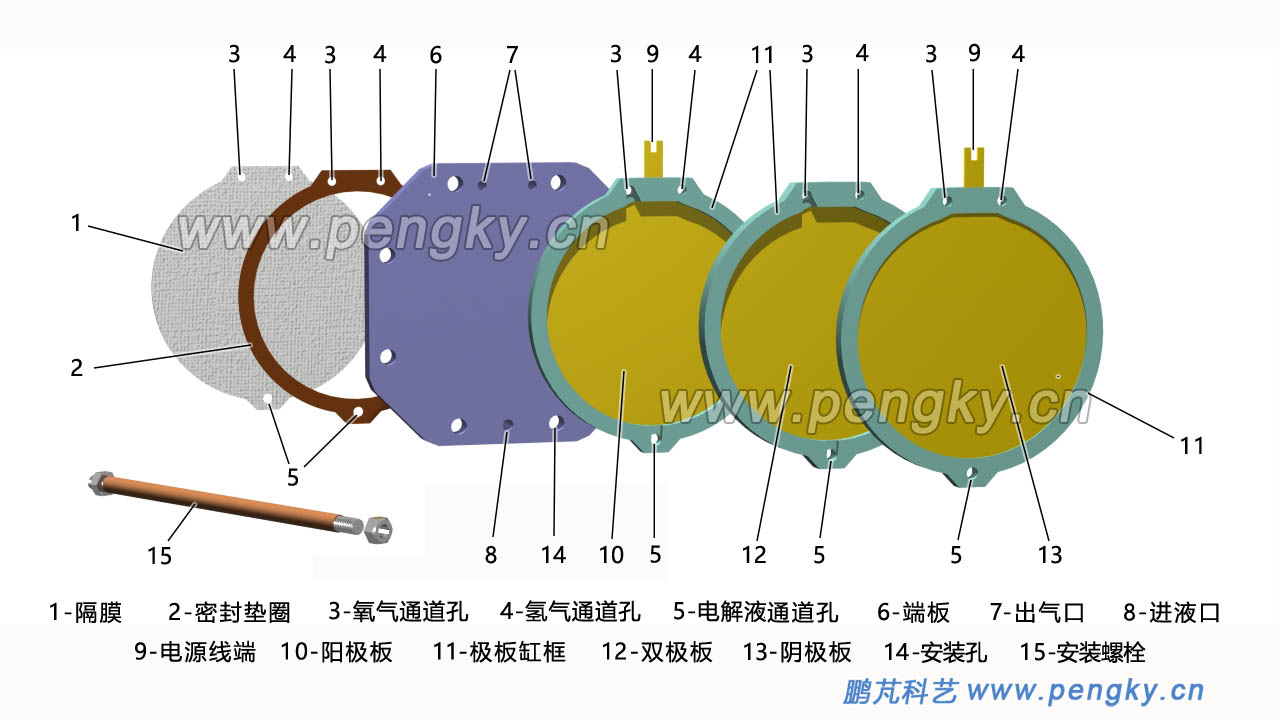

圖3是從相反方向看的部件圖 |

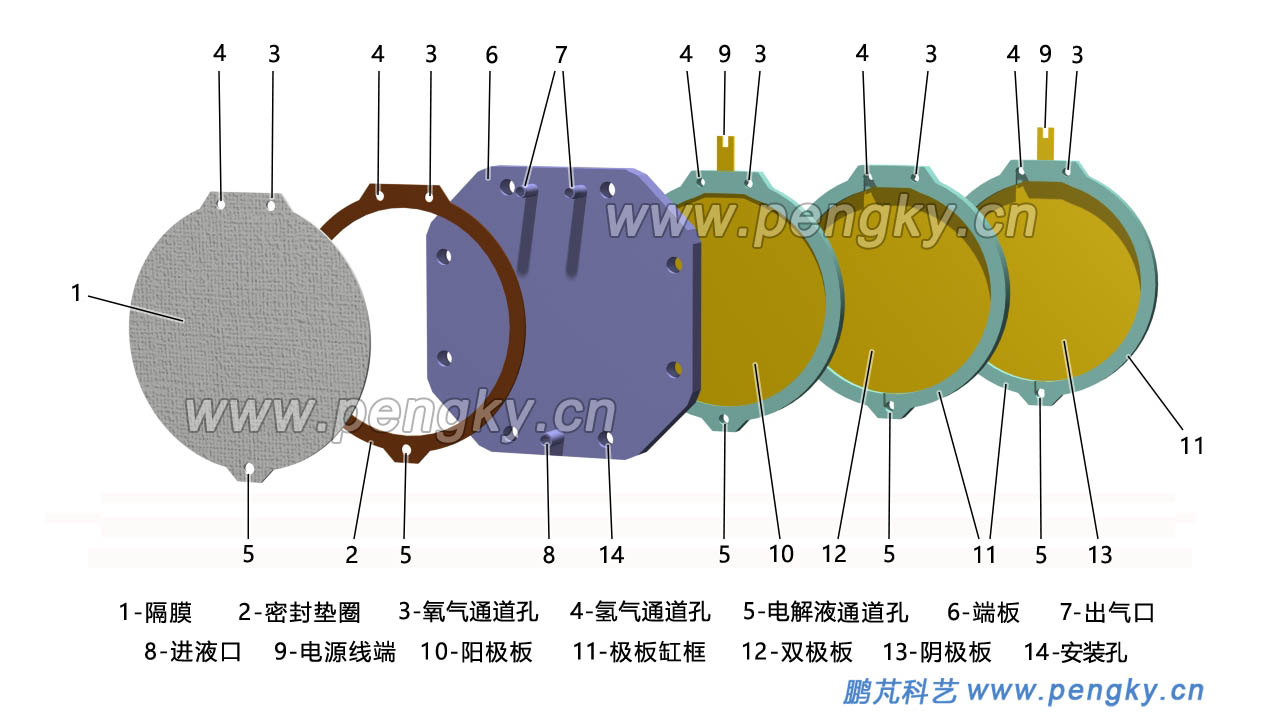

| 圖3--雙極式電解槽的主要部件（右視） |
| 2.1. 電極板 |
本模型的極板采用鍍鎳鐵板制成（圖中黃色部分），在極板周邊是缸框（圖中藍色部分），極板與缸框緊密結合。缸框采用有一定強度的絕緣材料制成，多個缸框疊在一起組成電解槽的缸體，缸內充滿電解液，并使電解液不外漏。缸框上方有氫氣通道孔（4）與氧氣通道孔（3），下方有液體通道孔（5）。 陽極板??圖3中（10）是電解槽的陽極板，有電極接線端（9）接直流電源正極。其背面緊靠端板（6），該面不接觸電解液，正面是電解槽的陽極。在缸框上方內側有切口連通氧氣通道孔（3），電解產生的氧氣從這里進入氧氣通道（3）。 陰極板??圖2中（13）是電解槽的陰極板，有電極接線端（9）接直流電源負極。其背面緊靠端板（6），背面不接觸電解液，正面是電解槽的陰極。在缸框上方內側有切口連通氫氣通道孔（4），電解產生的氫氣從這里進入氫氣通道（4）。 雙極板??圖（2或3）中（12）是電解槽的雙極板。 圖2中的雙極板（12）正面是陰極面，在缸框上方內側有切口連通氫氣通道孔（4），電解產生的氫氣從這里進入氫氣通道（4）。 圖3中的雙極板（12）正面是陽極面，在缸框上方內側有切口連通氧氣通道孔（3），電解產生的氧氣從這里進入氧氣通道（3）。 雙極板兩面構造相同，安裝時不分正反面。3種極板的氫氣通道孔（4）與氧氣通道孔（3），液體通道孔（5）的位置相同。 |
| 2.2. 隔膜 |
每個小室的兩面是極板，在中間有隔膜（1），隔膜防止小室兩側產生的氫氣與氧氣混合。所以隔膜不允許氣體通過，對離子的電阻小，對電解液有適當?shù)臐B透性，本模型的隔膜采用石棉制成。隔膜外形與極板缸框外圍相同，在上方有氫氣通道孔（4）與氧氣通道孔（3），下方有液體通道孔（5），通道孔位置與極板缸框相同。 |
| 2.3. 密封墊圈 |
為保證電解槽的密封性能，防止電解液泄露，在極板缸框與隔膜間使用密封墊圈（2），墊圈采用耐腐蝕、絕緣性好、性能穩定的橡膠產品（如EPDM橡膠）制作。墊圈外圈與極板缸框外圈相同，墊圈內圈與極板缸框內圈相同，墊圈上方有氫氣通道孔（4）與氧氣通道孔（3），下方有液體通道孔（5），通道孔位置與極板缸框相同。 |
| 2.4. 端板 |
在電解槽的兩端有端板（6），端板上方有2個出氣口（7），與極板缸框的氫氣通道孔（4）與氧氣通道孔（3）位置對應，端板下方有進液口（8），與極板缸框的液體通道孔（5）對應。兩端的端板相同。 |
| 3. 雙極式電解槽組裝 |

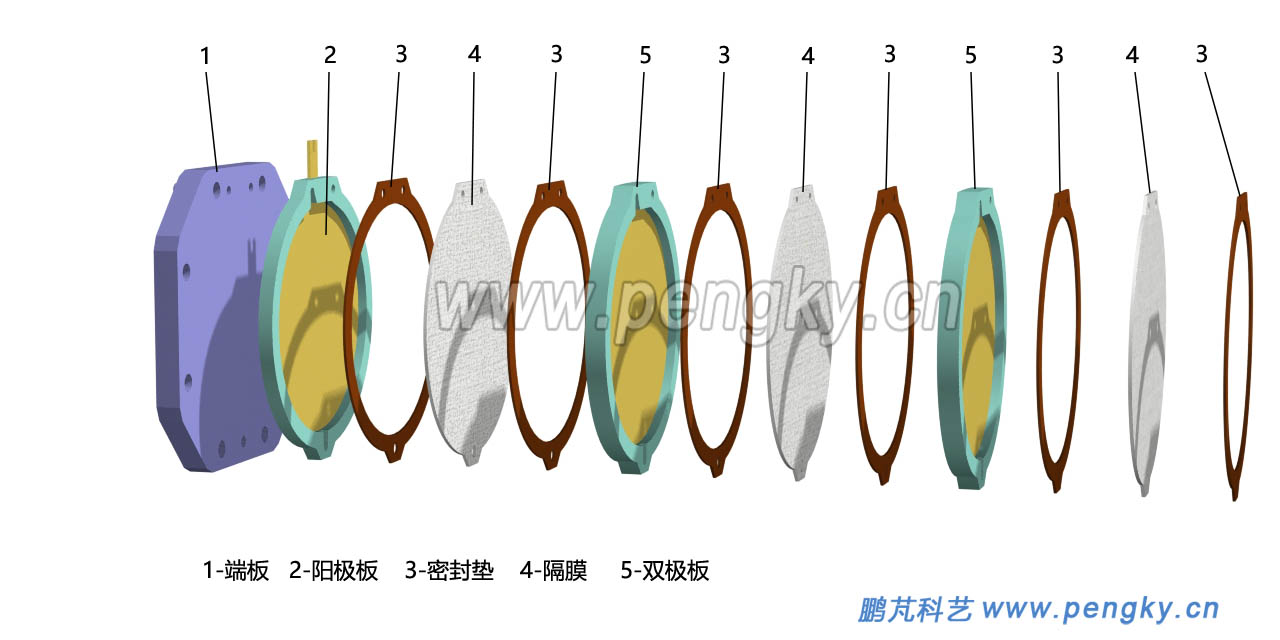

把端板、陽極板，隔膜，密封墊片、隔膜、雙極板、陰極板組裝在一起，每?jī)蓚€(gè)極板間是一個小室，小室中間是隔膜，各部件間均用密封墊片進行密封。圖4是左端部件組裝排列順序圖。 |
| 圖4--雙極式電解槽部件組裝排列 |
圖5是整個模型的部件排列圖，共有9個小室。 |

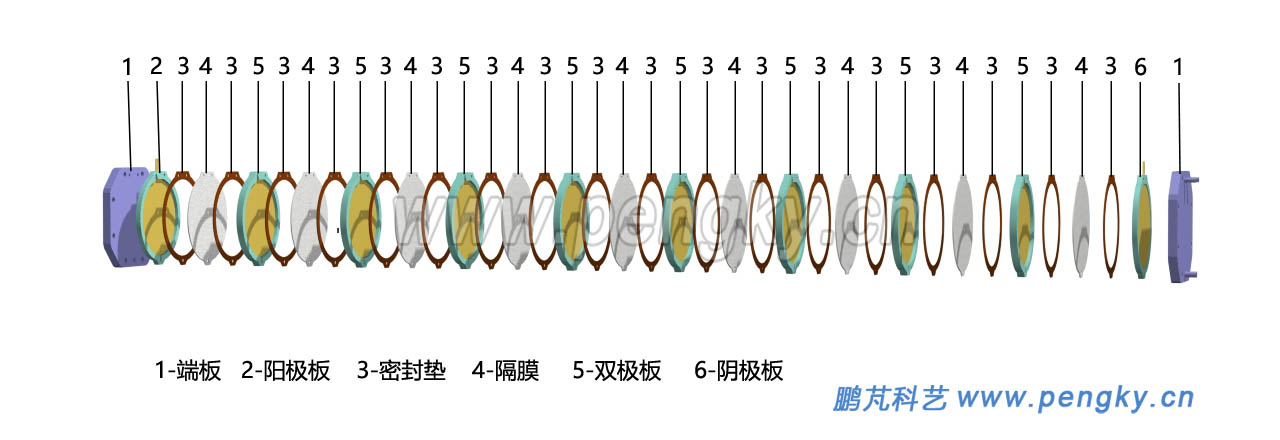

| 圖5--雙極式電解槽全部部件排列 |
把全部部件疊裝在一起。見圖6 |

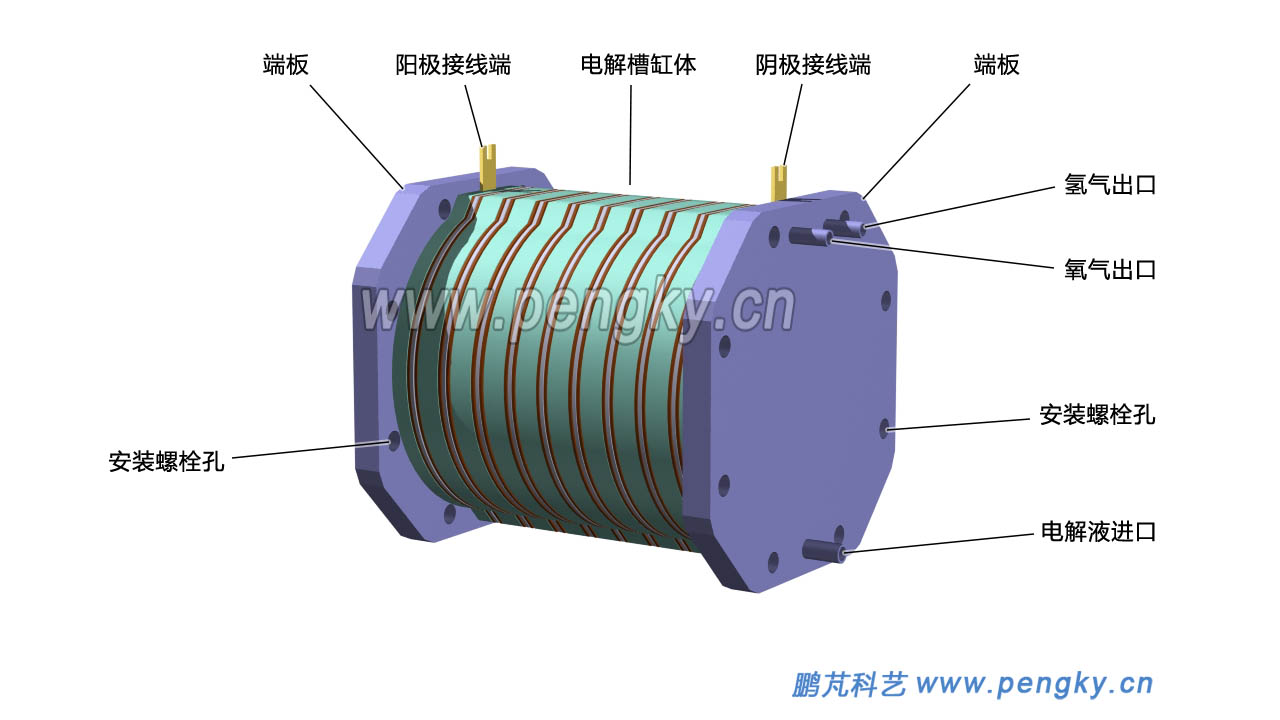

| 圖6--疊裝好的雙極式電解槽 |
螺栓是用來壓緊端板的，螺栓套有絕緣套管，防止意外的漏電。 |

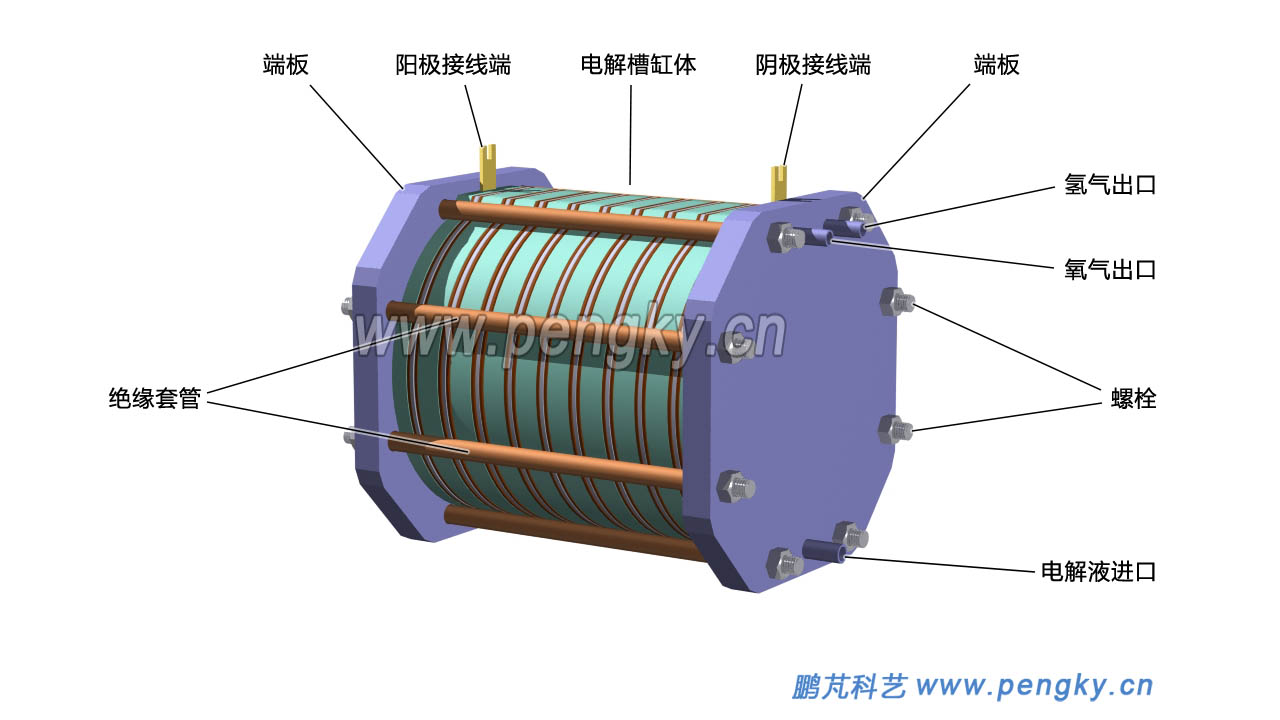

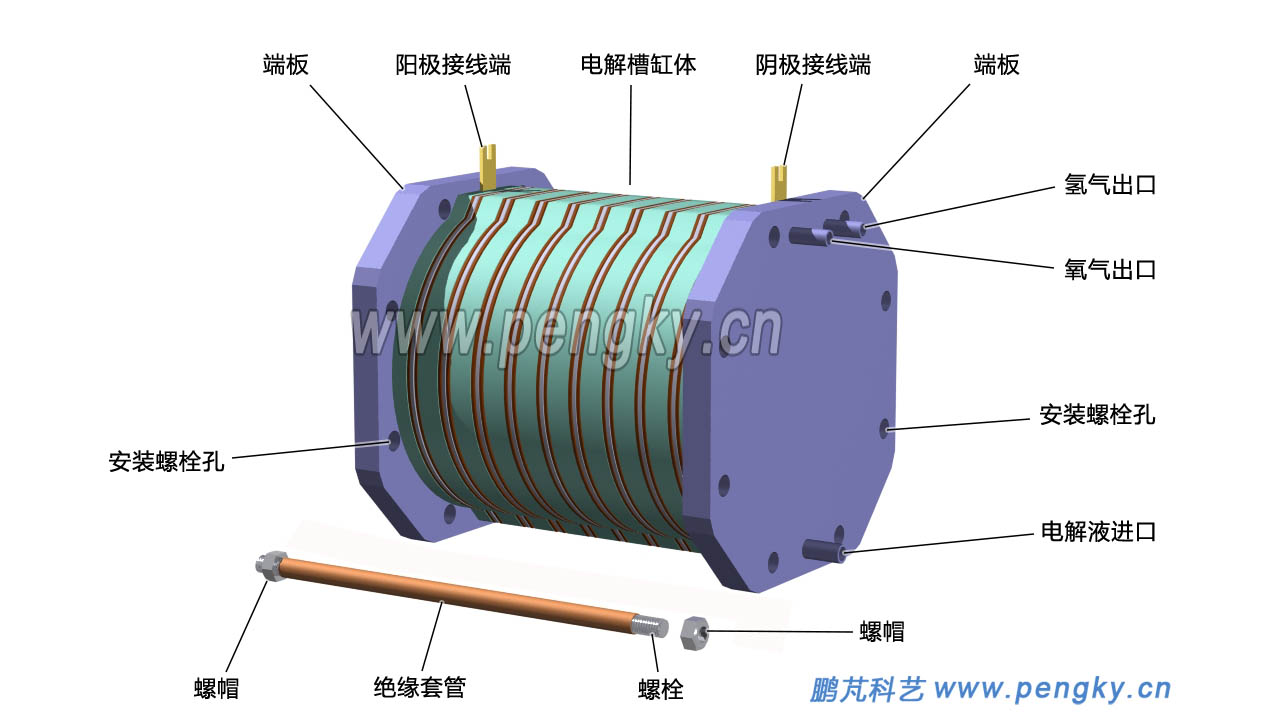

| 圖7--電解槽與螺栓 |
把螺栓插入端板的安裝孔，墊上彈簧墊圈（圖中略），上好螺帽。用8個螺栓把端板壓緊，一個雙極壓濾式電解槽模型組裝完畢，見圖8。 |
| 圖8--雙極壓濾式電解槽 |
圖9是從左側看電解槽，電解槽兩側結構對稱相同。 |

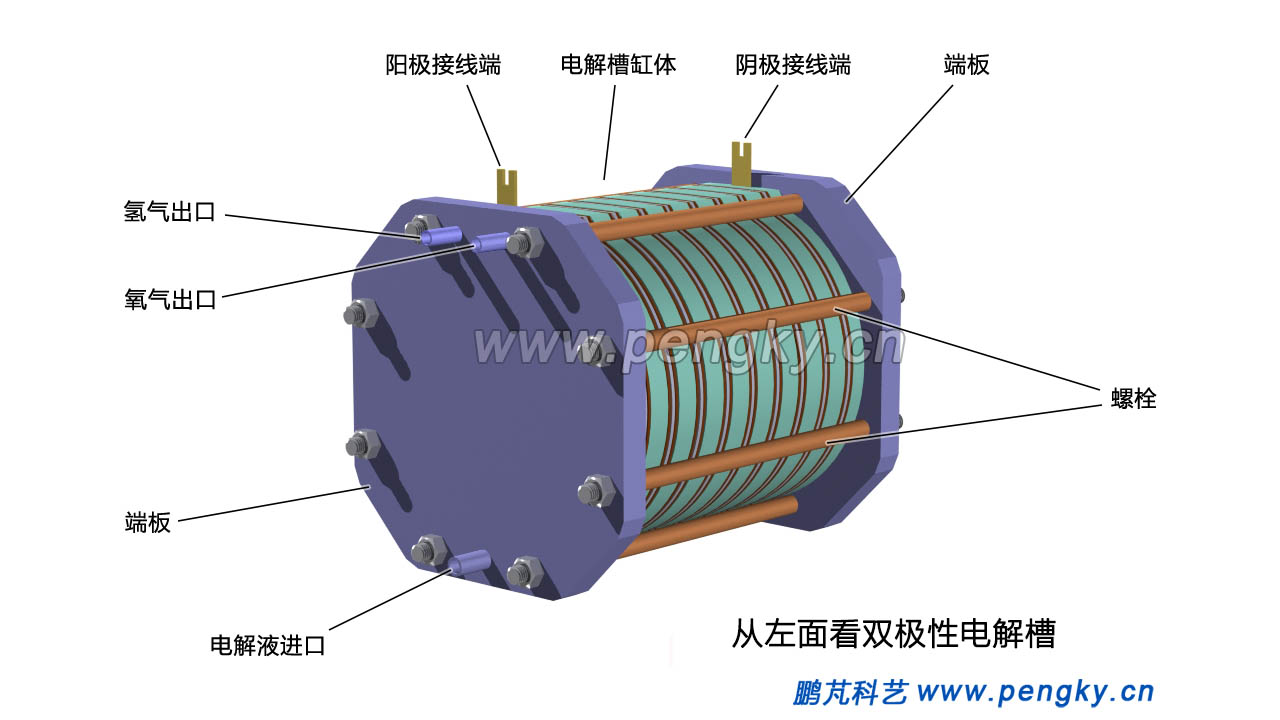

| 圖9--雙極壓濾式電解槽（左側） |
在兩端電解液進口接上管道輸入電解液，在兩端的氧氣出口接上氧氣輸出管，在兩端的氫氣出口接上氫氣輸出管。陽極接線端接直流電源正極，陰極接線端接直流電源負極，在氫氣輸出管與氧氣輸出管就會有氫氣與氧氣輸出，見圖10 |

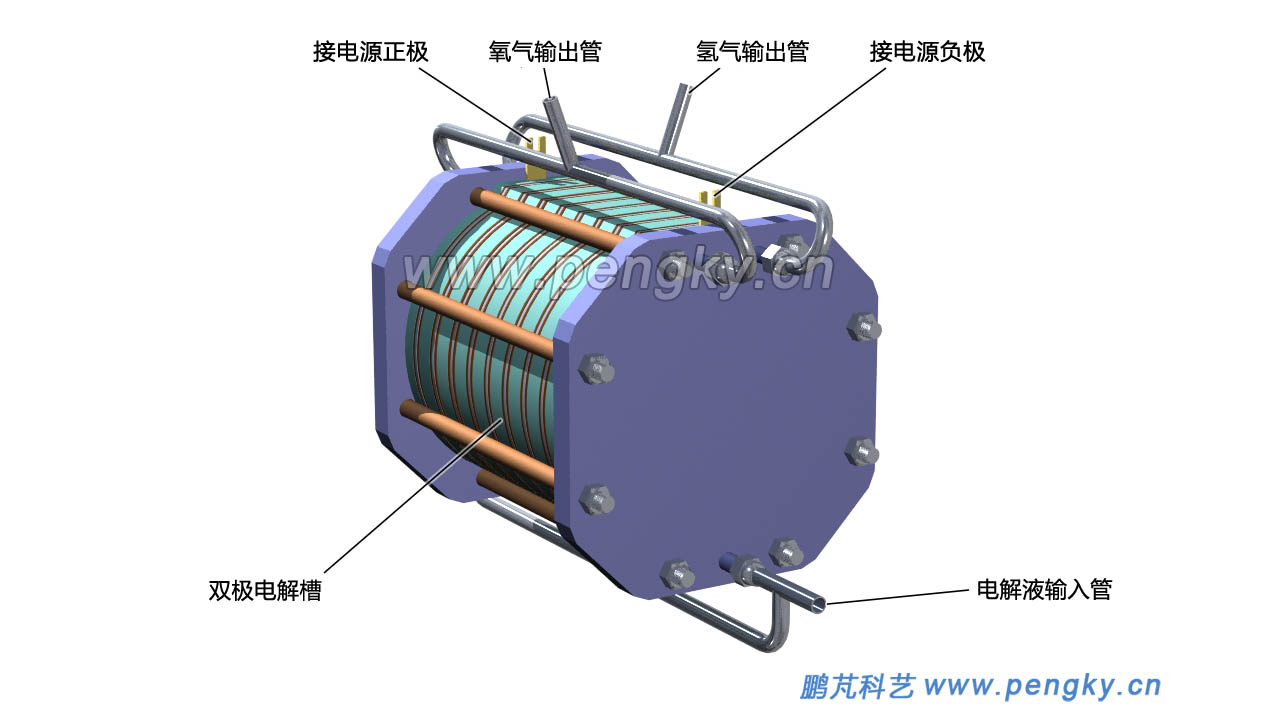

| 圖10--雙極式電解槽接管道 |
下面一段動畫顯示雙極式電解槽模型組裝過程 |
| 雙極式電解槽模型組裝動畫 |
 |
| 4. 雙極式電解槽氣液走向 |
下面通過兩張剖面圖來解釋電解生成氣體的走向，圖11是氫氣通道剖面圖，圖12是氧氣通道剖面圖。在電解槽的剖面圖中可看到有9個小室，每個小室兩側有極板，中間有隔膜。安裝好的電解槽所有部件的氫氣通道孔與端板氫氣出氣口對齊；所有部件的氧氣通道孔與端口氧氣出氣口對齊。 圖11是按氫氣通道剖開的電解槽，端板左邊的氫氣出口與端板右邊的氫氣出口是連通的，構成電解槽的氫氣輸出通道，通道通過每個極板缸框上的切口連通每個小室的陰極側。 電解槽內充滿電解液（例如氫氧化鈉或氫氧化鉀水溶液），接通直流電源，在每個小室的陰極板產生氫氣。小室產生的氫氣通過極板缸框上的切口進入氫氣通道，圖中深藍色箭頭線表示小室產生的氫氣流向氫氣通道并輸出。 |

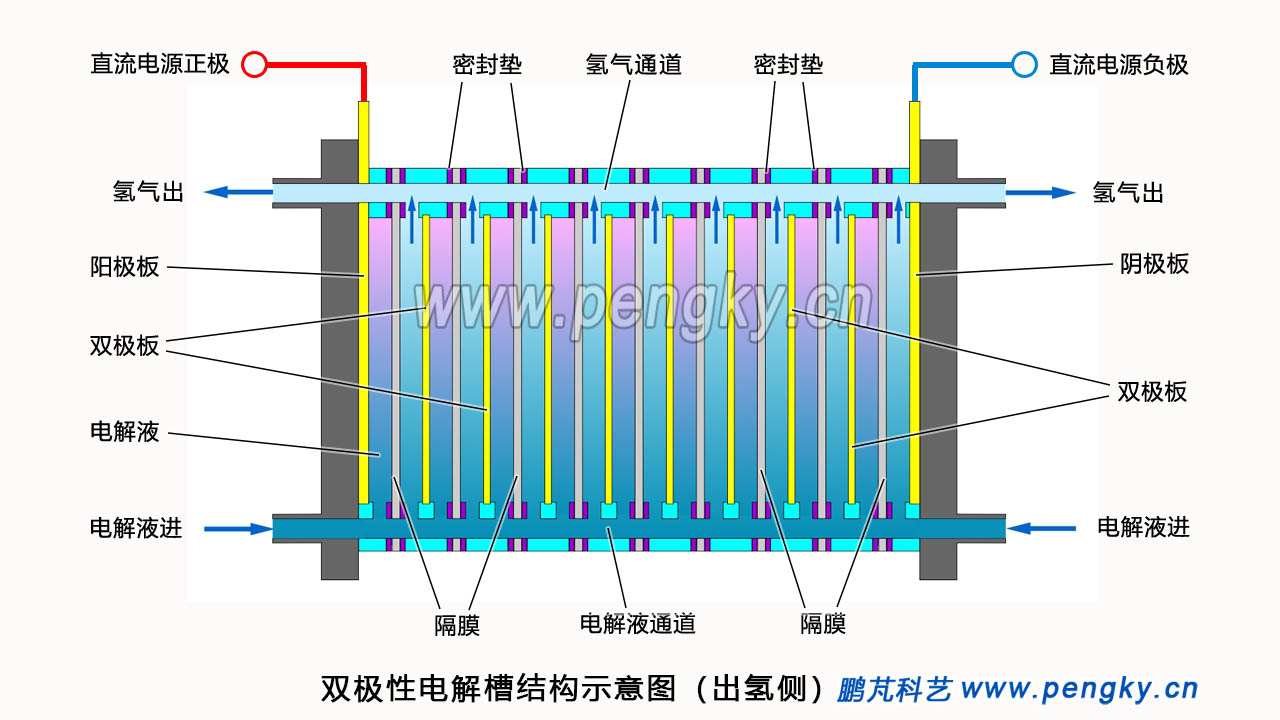

| 圖11--雙極式電解槽氫氣與電解液走向圖 |

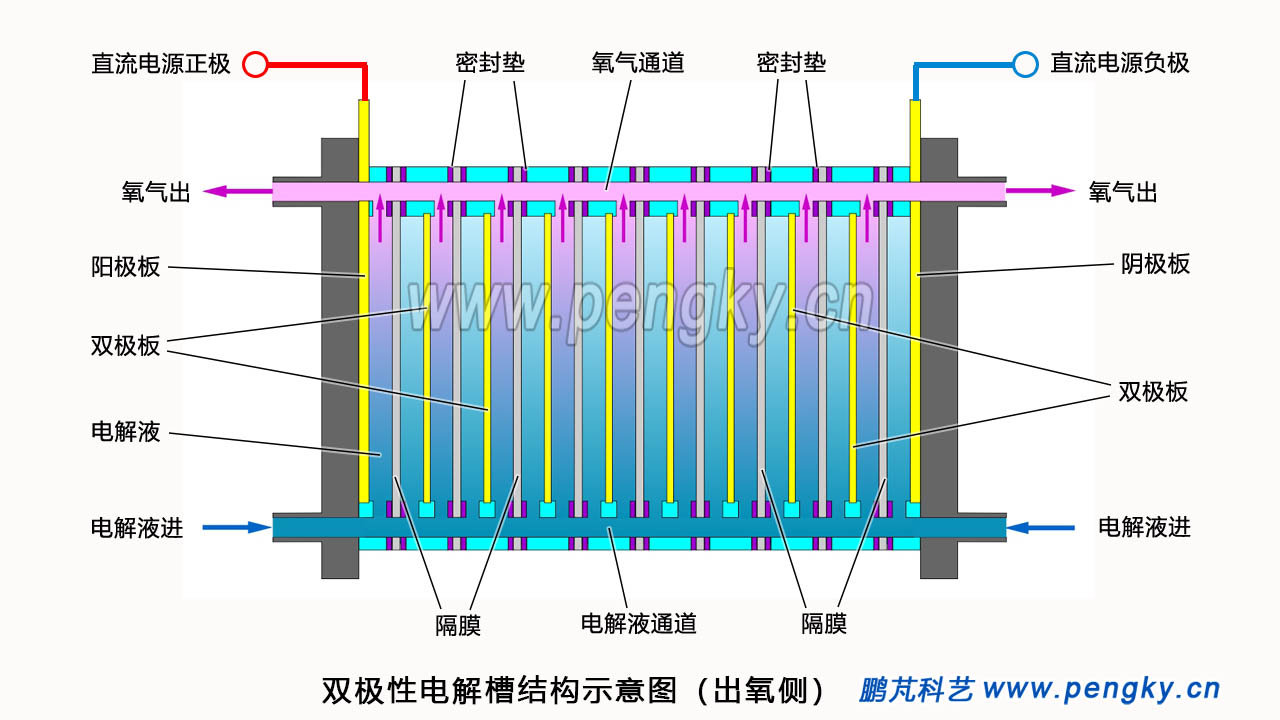

圖12是按氧氣通道剖開的電解槽，端板左邊的氧氣出口與端板右邊的氧氣出口連通構成電解槽的氧氣輸出通道，通道通過每個極板缸框上的切口連通每個小室的陽極側。小室產生的氧氣通過極板缸框上的切口進入氧氣通道，圖中紫紅色箭頭線表示小室產生的氧氣流向氧氣通道并輸出。 |
| 圖12--雙極式電解槽氧氣與電解液走向圖 |
電解槽各部件下方的液體通道孔也是對齊的，通過極板缸框上的切口連通小室的兩側，電解液由該通道向小室補充電解液。 由于電解時會使的電解液溫度升高，為了保持電解液在85度至90度之間（最佳電解溫度），電解液是循環流動的。電解液由循環泵打入電解槽，輸出的是氣液混合液，通過氣液分離器把氣體分離出來，剩下的電解液經冷卻再由循環泵打入電解槽，有關工藝見電解水制氫系統課件。 本模型僅作雙極式電解槽基本結構參考。為了顯示清楚，部件厚度尺寸有放大（不同材料的隔膜厚度差別也較大）。部件色彩僅為表示清晰而定，與部件原色無關。 |
