淺析垂直軸風力機葉片的翼型與展弦比

升力型垂直軸風力機是依靠升力工作的，故葉片設計多參考飛機機翼的形式。設計葉片首先遇到的是選擇翼型、決定展弦比，本站就這兩個問題談?wù)効捶ā?

   采用對稱翼型還是有彎度翼型

   對稱翼型

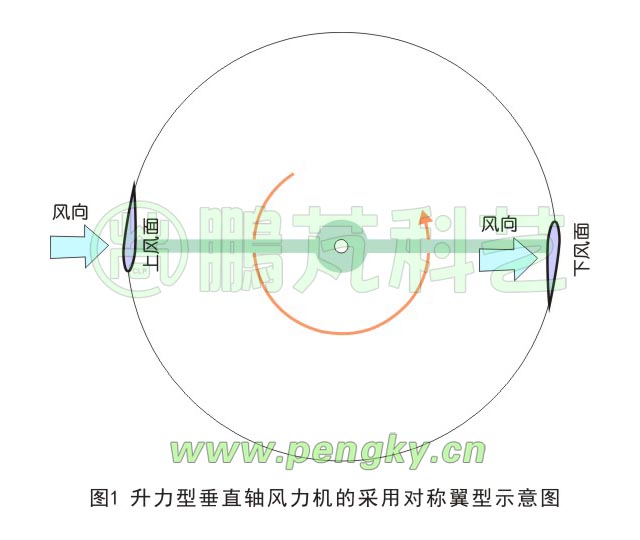

由于在垂直軸風力機的風輪旋轉一周中每個葉片都要在上風面與下風面各做功一次，在上風面與下風面葉片的攻角是正負變化的，葉片兩面各有一次受風機會，見圖1，所以垂直軸風力機多采用對稱翼型，保證葉片在正攻角與負攻角時升力系數相同、阻力系數相同。H型垂直軸風力機常用的對稱翼型是NACA0012與NACA0015。

圖1 采用對稱翼型的垂直軸風力機示意圖

也有些垂直軸風力機產品采用彎度較大的翼型，既有向外彎的也有向內彎的，下面簡析一下其理由。

   向外彎的翼型

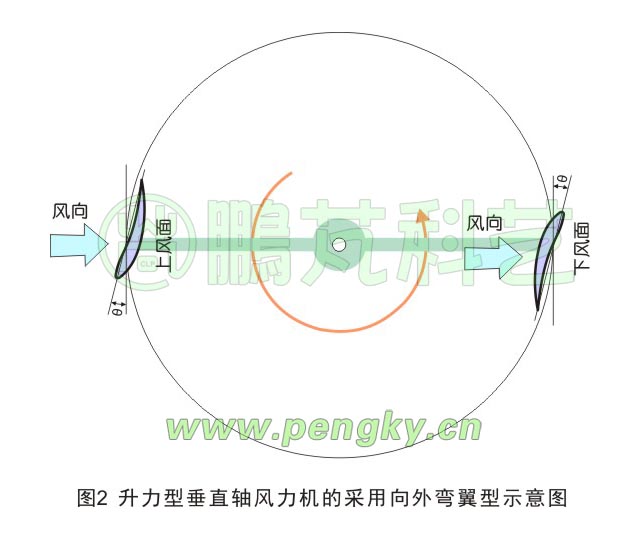

首先看看向外彎的翼型，見圖2，因?yàn)轱L(fēng)通過垂直軸風力機上風面做功后風速會降低，由于葉片受力與風速二次方成正比，到下風面對葉片作用力要小不少，風輪的上風面是主要做功面，下風面是次要做功面。為盡量發揮葉片在上風面的做功能力，就采用有彎度翼型，而且弦線與切線方向有夾角θ。

圖2 采用向外彎曲翼型的垂直軸風力機示意圖

這樣在相同的風速下能增大葉片在上風面的轉矩，不過葉片在下風面轉矩會減小，需要綜合利弊來選擇翼型與角度，該方案可使風輪在小的葉尖速比進入升力狀態，但會限制進入大的尖速比，只能運行在低葉尖速比狀態。另外阻力會略有增加，故翼型與夾角的選擇很重要，選擇得好在一定的風速范圍可得到較大的風能利用率。在設計時要根據所選擇的工作狀態與利弊綜合考慮。采用這樣的翼型可使用比對稱翼型寬一些的翼型，而且實度比也可高些。

   向內彎的翼型

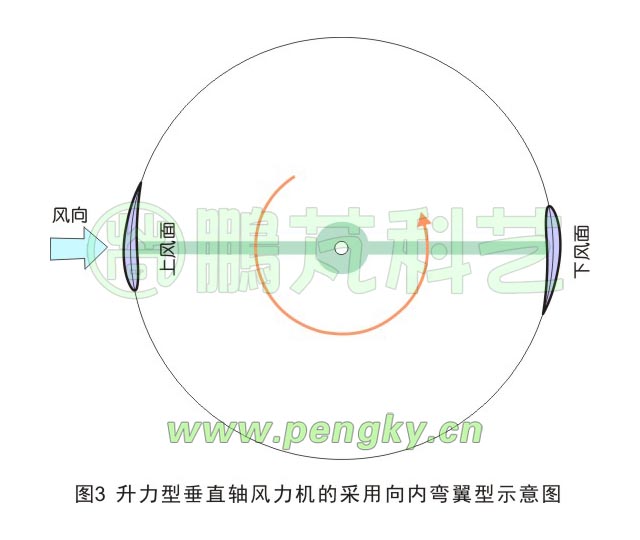

也有風力機采用向內彎的翼型，見圖3，

圖3 采用向內彎曲翼型的垂直軸風力機示意圖

對稱翼型的氣動特性是針對直線運動的平行氣流而言的，由于翼型是繞軸做圓周運動，流經翼型的氣流不是直線而是弧線的，此時翼型的狀態猶如在直線氣流中的有彎度翼型。尤其是較寬翼型的升力與阻力特性發生變化，會影響葉片的轉矩與效率，故把翼型做成向內彎，這樣在做圓周運動時接近對稱翼型的效果。采用這樣的翼型可使用比對稱翼型寬一些的翼型，而且實度比也可高些。

以上是本站的看法，希望大家有更好的解釋發往本站。

   葉片展弦比的影響

展弦比是葉片的長度與葉片的弦長之比，展弦比對葉片的氣動力學特性有什么影響，在下面作簡單介紹。

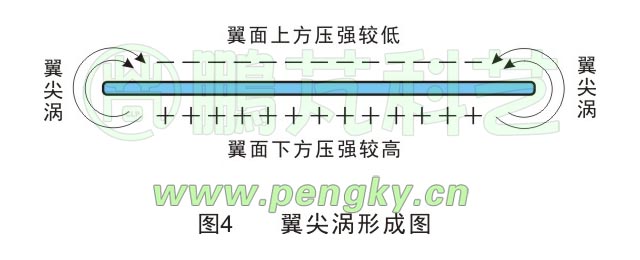

圖4是一個葉片的前視圖，當葉片以一定的速度運行時，在葉片下方空氣壓強較高、在葉片上方空氣壓強較低，葉片產生向上的升力。由于葉片上下面氣壓之差，在葉片兩端的下方氣體會向上方繞動，產生翼尖渦。翼尖渦會擾亂葉片兩端氣流的正常流動，減小葉片的升力，葉片的升力系數越大則渦的影響越大，并且翼尖渦會在葉端后方形成一串的渦流，產生渦誘導阻力，造成葉片阻力增加。

圖4 翼尖渦示意圖

如果葉片足夠長，翼尖渦造成的升力損失與阻力增加與葉片的升力與阻力相比可忽略不計；如果葉片較短，翼尖渦造成的升力與阻力損失比較明顯，這就是選擇大展弦比的優點。

但事物經常是兩面的，當葉片長度有限時，要想增大展弦比就要減小葉片寬度，其結果是減小了葉片面積，總升力減少，而且葉片弦長減少導致葉片雷諾數減小，雷諾數減小使葉片的失速角減小、最大升力系數減小、阻力增加。

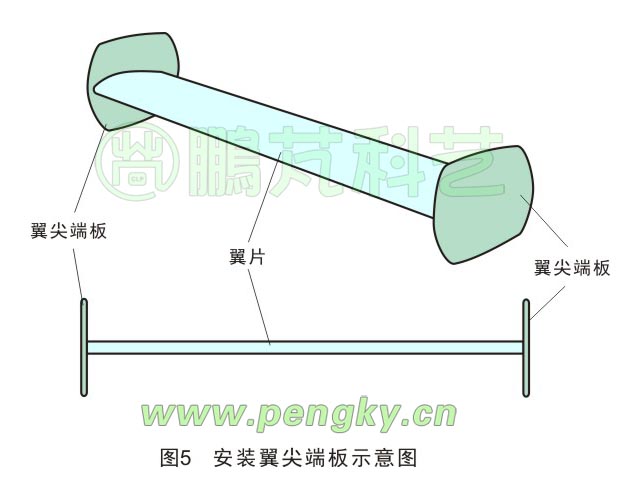

對于較小的風力機，葉片長度本來有限，也要盡量保證葉片的寬度，為了避免展弦比小造成的弊端，有些風力機采用航空技術中的一些措施，在葉片頂端加裝端板是較簡單的辦法，可大大減小繞流的影響，圖5是加裝有端板的葉片示意圖（上圖是立體圖、下圖是前視圖），當然端板的設計既要減小繞流也不能明顯增加阻力。

圖5 安裝翼尖端板示意圖

   我們的看法

以上從空氣動力學上對葉片的的翼型與展弦比進行了粗淺的介紹，對如何選擇葉片的的翼型與展弦比我們提供一些看法供大家參考：

由于特殊翼型設計與實驗較麻煩，普通垂直軸風力機宜選用對稱翼型。

可調攻角的垂直軸風力機采用對稱翼型。

小型風力機選用較薄的翼型，大型風力機可選用稍厚的翼型。

高風速運行宜選較薄的翼型，低風速運行可選稍厚的翼型。

固定葉片垂直軸風力機要使葉片弦長與葉輪半徑之比小一些，一般來說風輪所有葉片弦長總和不超過風輪直徑的20%，在下面提到的寬與窄都以15%作參考值。

對稱翼型宜選較窄的葉片，會使葉片運行在較好的狀態，在國外運行的大中型垂直軸風力機，其葉片弦長總和不超過風輪直徑的10%，見垂直軸風力機的實度。

大型垂直軸風力機葉片可選用選較大的的展弦比，葉片相對窄一些；小型垂直軸風力機可用稍寬一點的葉片。

高風速運行宜選窄一些的葉片，低風速運行可選略寛一些的葉片，通過增加輸出力矩來增加輸出功率。

可調攻角的垂直軸風力機可用較寬的葉片，所有葉片弦長總和可達風輪直徑的20%或更多，并在較寬風速范圍有較大輸出力矩與功率。

微型風力機由于過窄的葉片雷諾數太小，會影響葉片的工作性能，所以葉片寬度應該大于0.1m。微型風力機的葉片若采用可調攻角方式運行能改善葉片的工作性能，在較寬風速范圍較好的運行。

微型與小型風力機在高風速時轉速很高，離心力是葉片受到的主要作用力，葉片與支架必須有足夠的強度，不可因?yàn)樾《鲆暯Y(jié)構強度。

除此之外葉片的設計還要考慮風力機結構上的要求，由于垂直軸風力機葉片旋轉時在不同的位置對主軸的作用力大小與方向是不同的，相差很大，極易產生晃動，故風輪主軸與塔架要有足夠的強度，特別是抗疲勞的強度，同時要使風力機塔架與風輪的固有頻率遠距葉片的交變作用頻率。

主軸與塔架的晃動不僅對機械結構有破壞作用，其晃動直接帶動葉片晃動，會嚴重破壞葉片的氣動性能，使風力機工作不正常，性能下降，所以必須盡量減小主軸與塔架的晃動，不但Φ型風輪要在主軸頂部加拉索或其它方法固定，H風輪宜用低結構（葉片長度不宜超過風輪直徑），特別是大中型風力機中，也可加拉索固定。

當然最后的結構尺寸還是要看實際運行結果。
