直流電動機模型

Direct Current Motor Model

直流電動機原理課件中已對直流電動機的基本原理作了介紹,但它距實際應用的直流電動機結構相差較大,下面介紹一臺與真實直流電動機結構相近的原理模型。

定子與轉子鐵芯

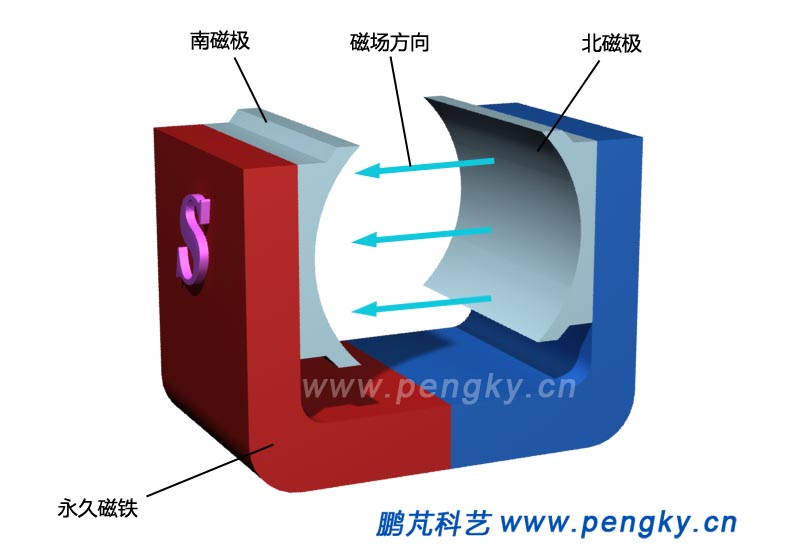

電機的定子主要用來產生磁場,該模型定子有一對磁極,由導磁良好的鋼鐵制成,磁極的的磁力由一個U型永久磁鐵產生,淺藍色箭頭線表示磁場方向。

永久磁鐵的磁極

圖1--永久磁鐵的磁極

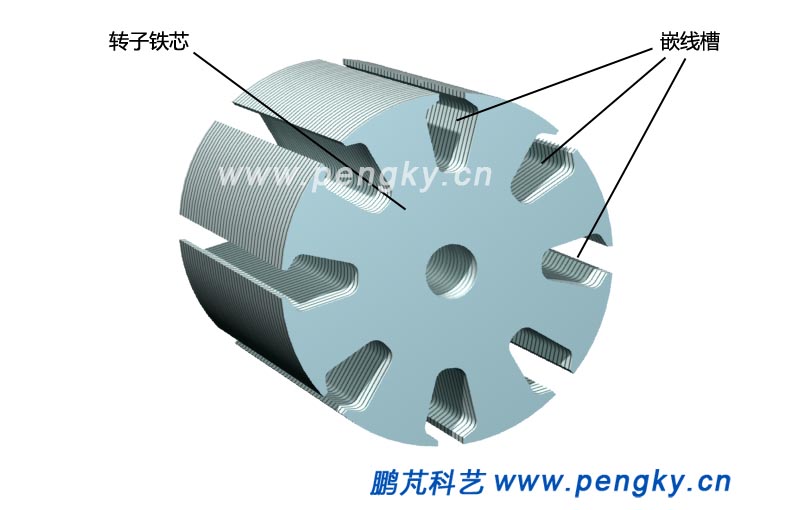

電動機旋轉部分是轉子,在電機中起著機械能與電能之間轉換的部件稱為電樞,直流電機的電樞就是轉子。轉子安裝在兩個磁極之間。為減小兩磁極間的磁阻,增強兩磁極間的磁通密度,轉子鐵芯(電樞鐵芯)由導磁良好的材料制作,在轉子的圓周有8個線槽,用來嵌放轉子的線圈。由于轉子在旋轉中通過的磁通方向是不停變化的,為防止渦流損耗,轉子由硅鋼片疊成,每片表面涂有絕緣請漆。

電機電樞鐵芯,motor armature iron core

圖2—轉子鐵芯

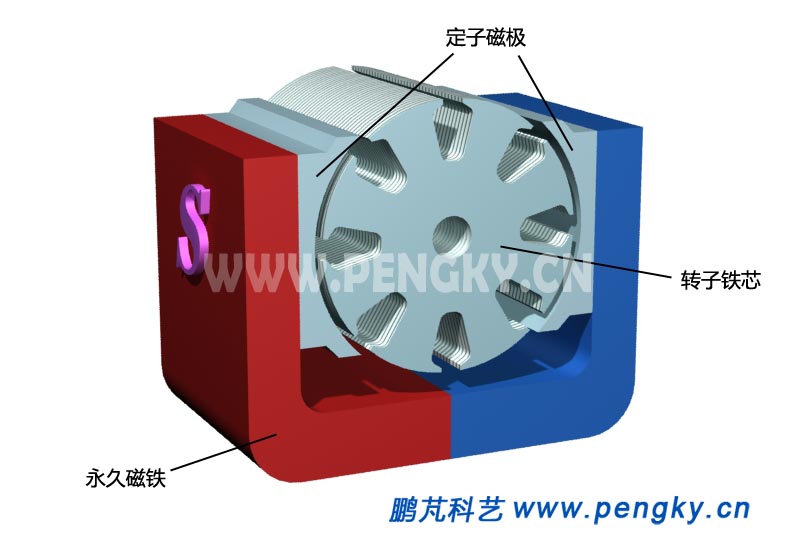

轉子鐵芯安裝在定子兩個磁極之間,與定子磁極間有很小的縫隙(氣隙),可自由旋轉。

定子與轉子鐵芯

圖3--定子與轉子鐵芯

電樞

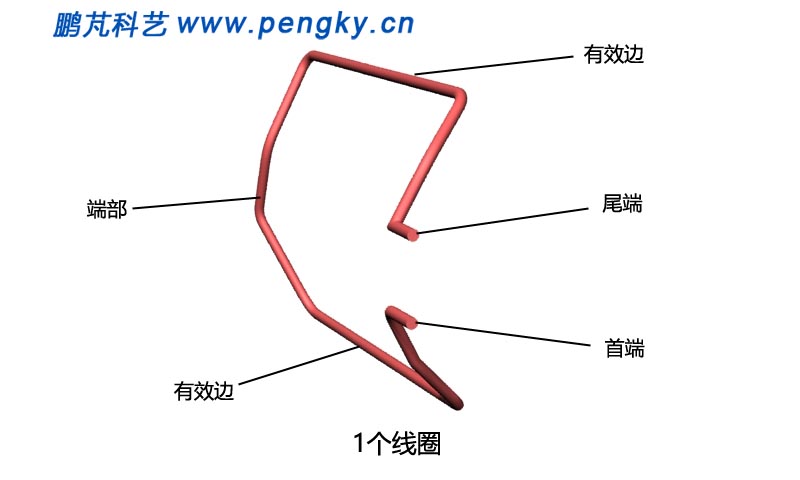

電樞鐵芯的8個線槽里嵌有8個線圈,組成電樞繞組,為便于觀察,采用一單圈線框代表一個轉子線圈,圖4是一個線框。嵌在槽內的稱為有效邊,露在槽外的稱為端部

電機模型一個轉子線圈

圖4--一個轉子線圈

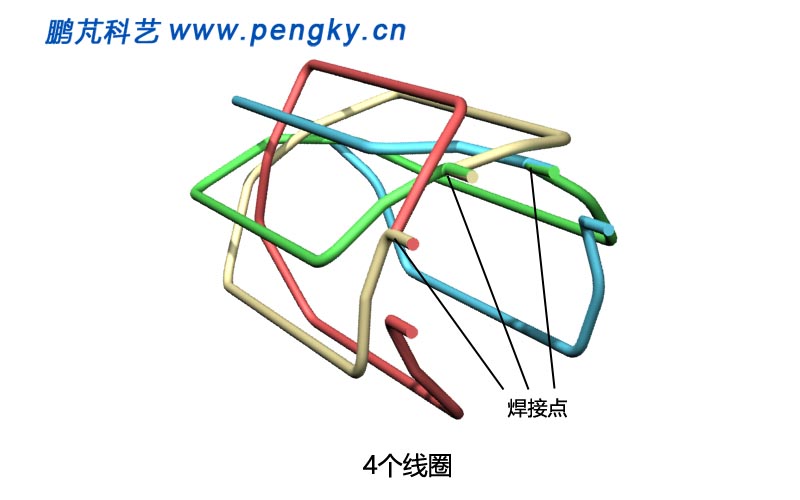

繞組采用疊繞法,每個線圈是一樣的,在8個線槽順序嵌放轉子線圈(線框),為便于觀察不顯示轉子鐵芯,繞組的首尾端依次焊接,圖5是嵌到第4個繞組時的狀態。

電機模型四個轉子線圈

圖5--四個轉子線圈

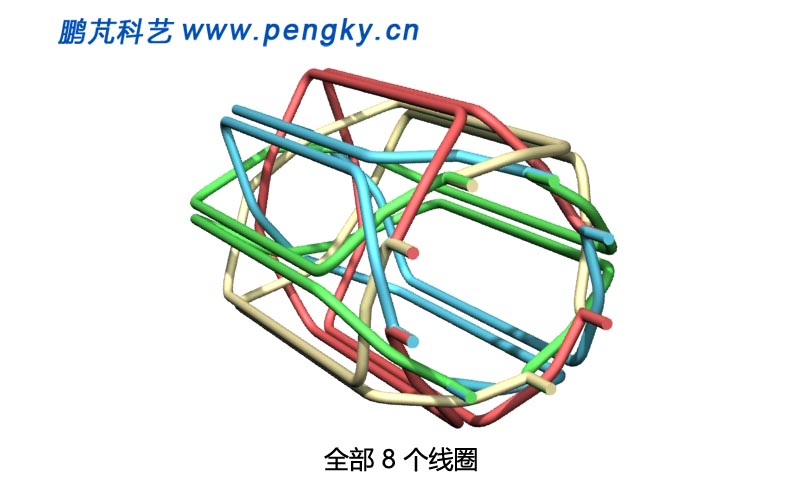

圖6是嵌好全部8個線圈的狀態,在每個線槽內有兩個線圈的有效邊。

電機模型全部八個轉子線圈

圖6--全部八個轉子線圈

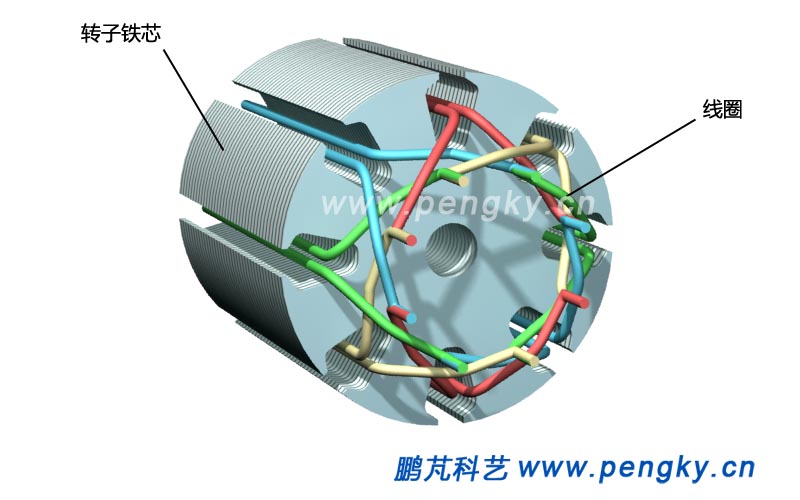

再把轉子鐵芯顯示出來。

轉子鐵芯與轉子線圈

圖7--轉子鐵芯與轉子線圈

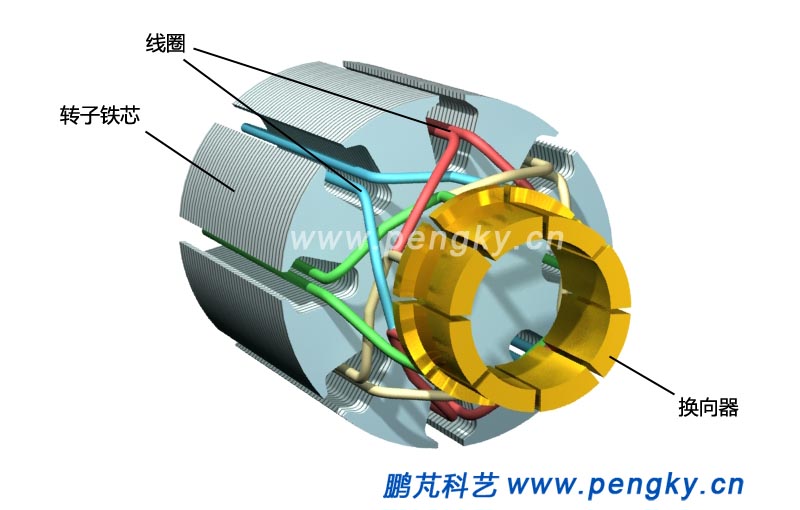

換向器有8個銅制換向片,排成圓筒形,換向片間留有縫隙,相互絕緣。把轉子線圈的引出線按規律焊接在換向片上,其連接見圖11。

直流電機電樞

圖8--直流電機電樞

電機模型

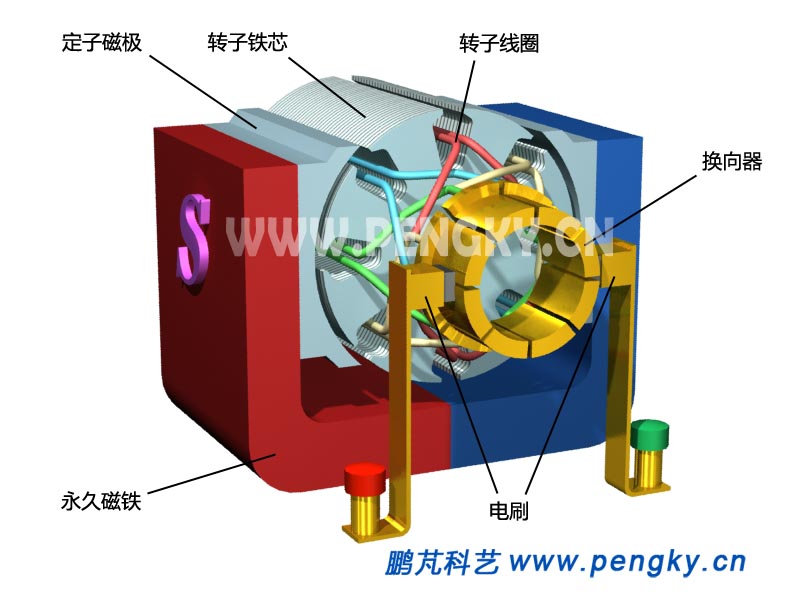

把嵌有繞組的轉子插入兩磁極之間,兩個嵌有石墨塊的電刷靠在換向器兩側。

直流電機原理模型

圖9--直流電機原理模型

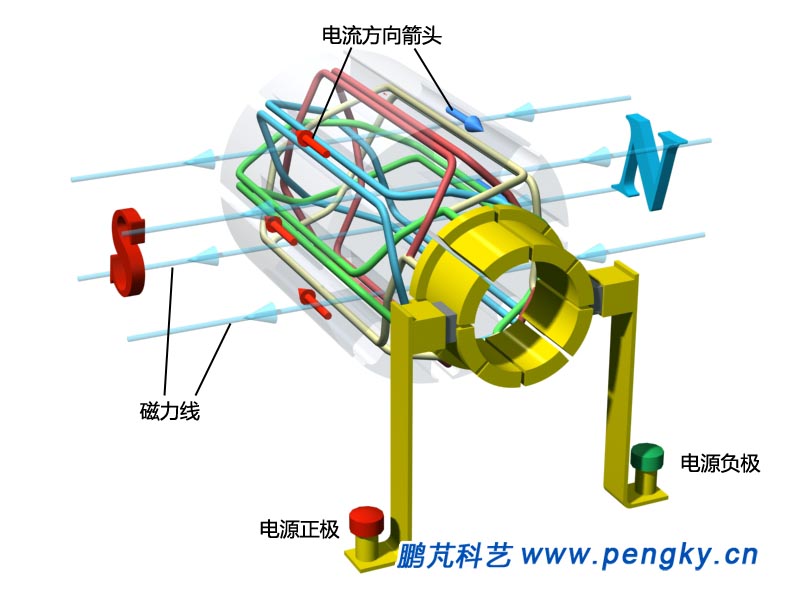

用一個3D動畫來演示電動機的工作狀態,圖10是動畫的截圖,為便于觀察,不顯示磁極與磁鐵,僅顯示磁極的磁力線;轉子鐵芯也以半透明顯示。

在兩電刷上接通電源,可在圖上看到每個線槽中線框的電流方向,線框受磁場作用力,轉子開始旋轉,線框受力方向依左手定則判斷。

通電轉子繞組在磁場中受力

圖10--通電轉子繞組在磁場中受力

請觀看直流電機轉子繞組通電旋轉3D動畫。動畫格式:.mp4, 分辨率:800x600。

直流電機轉子繞組通電旋轉3D動畫
8槽電機電樞繞組展開圖

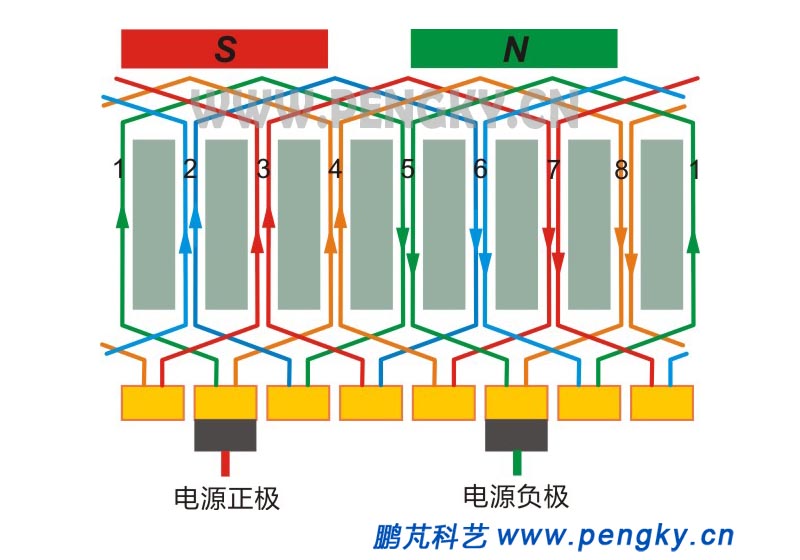

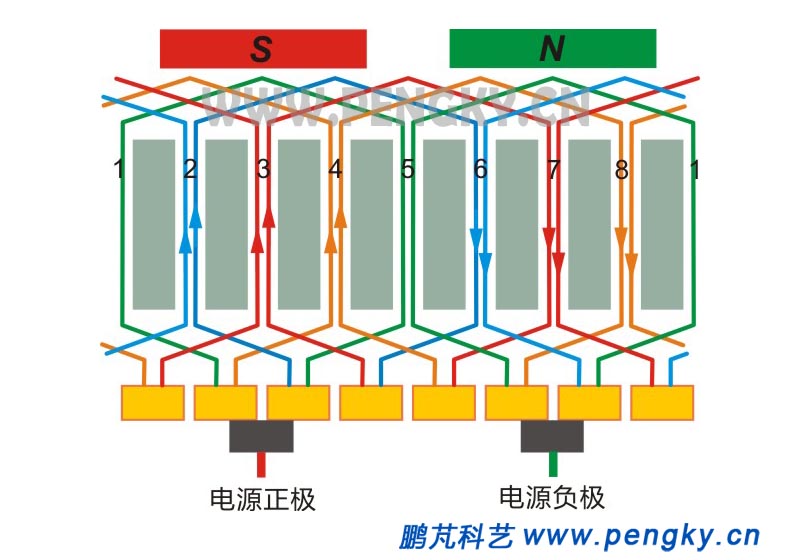

本直流電動機模型是2極8槽直流電機,其電樞繞組通常采用展開圖表示,見圖11。

圖中部是電樞的8個槽,每個槽中嵌有2個線圈的有效邊;圖中上部分是兩個主磁極,磁極寬度與3個電樞槽對應;圖中下部分是換向器與電刷。設定電刷正負極,在圖中各個元件標有電流方向箭頭。可見在同一磁極下對應的每一個元件有效邊電流方向是相同的,保證受電磁力的方向是相同的。

電樞繞組展開圖

圖11—電樞繞組展開圖

圖13是是電樞線圈進入換向時的狀態,有效邊進入兩個主磁極間的線圈被短接無電流。

電樞繞組展開圖(換向位置)

圖12—電樞繞組展開圖(換向位置)

下面請觀看電樞繞組展開圖動畫,動畫演示了通電繞組在磁場中運動狀態。動畫格式:.mp4, 分辨率:800x600。

直流電機電樞繞組展開圖動畫

實際的直流電動機模型

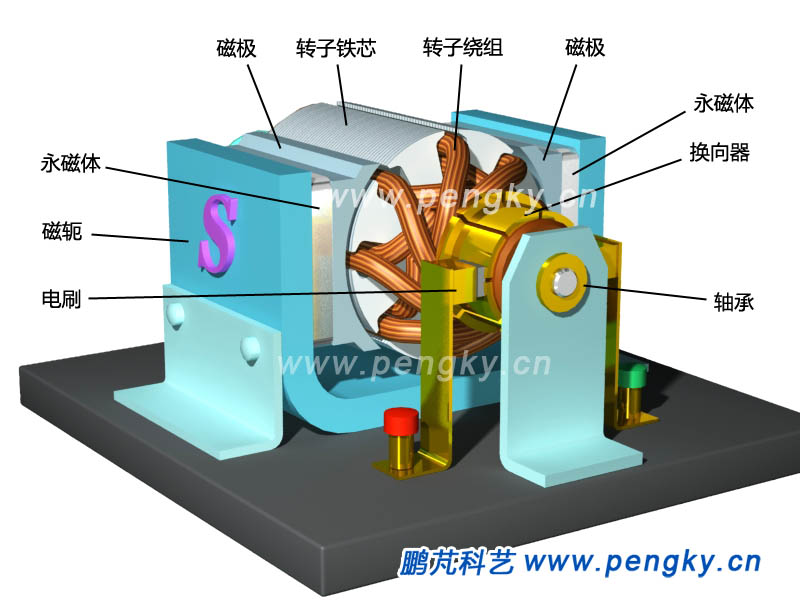

圖13是這臺直流電動機的實際模型,定子由磁軛、永磁體、磁極組成,永磁體采用銣鐵硼材料制成,每個電樞線圈由多匝導線繞成。電動機各部件安裝在底板上。

電動機模型,Motor Model

圖13—直流電動機模型

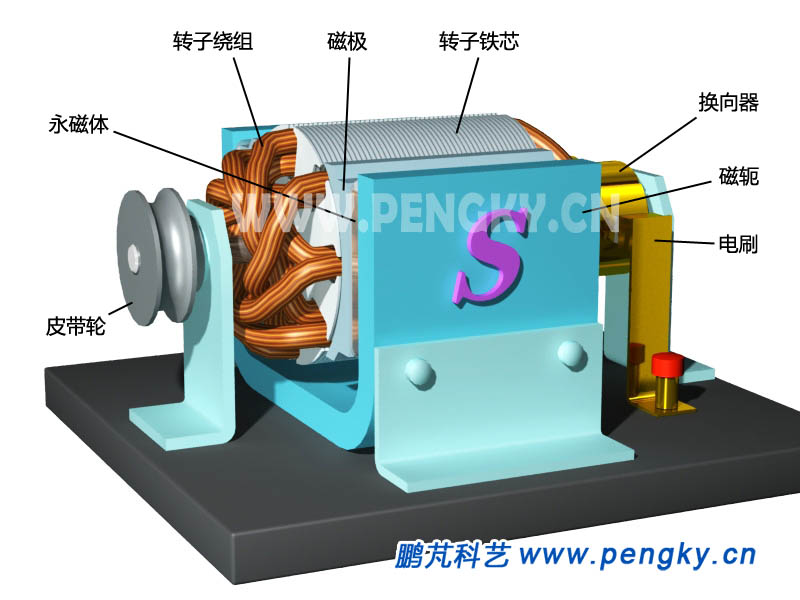

圖14是從另一個角度看電動機模型。

電動機模型,Motor Model

圖14—直流電動機模型(2)

請觀看該電動機旋轉動畫。 動畫格式:.mp4, 分辨率:800x600。

8槽直流電動機模型旋轉動畫
