| 爪極發電機構造 |
| Structure of Claw-pole type Generator |

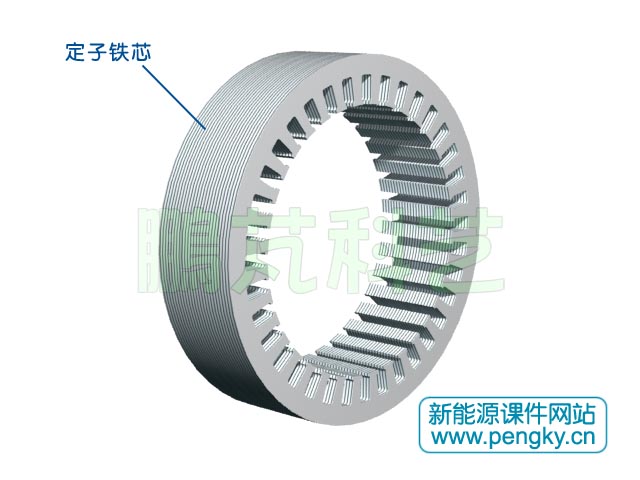

爪極發電機具有制造簡單、成本低廉的特點，主要用在小型發電場合，特別是汽車發電機。其實它也是一種多極發電機，只不過轉子勵磁的磁極使用的是爪狀磁極。下面介紹一種6對磁極的爪極發電機。 發電機定子鐵芯由導磁良好的硅鋼片疊成，在鐵芯內圓均勻分布著36個槽，用來嵌放定子線圈。 |
|

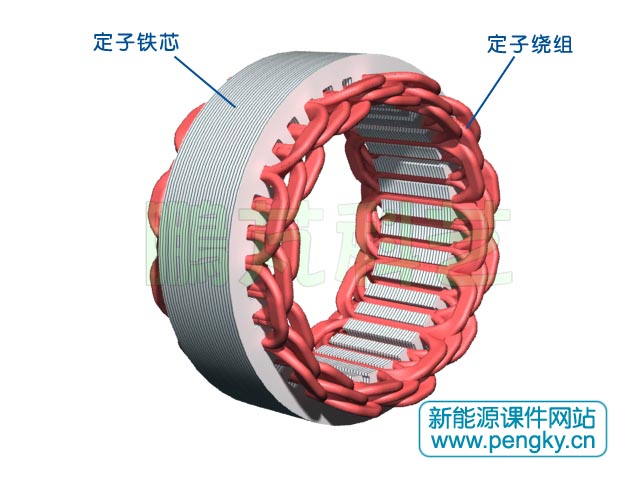

| 在定子槽內嵌放著定子線圈，有多種繞法組成三相繞組，以產生三相交流電或單向交流電。 |
|

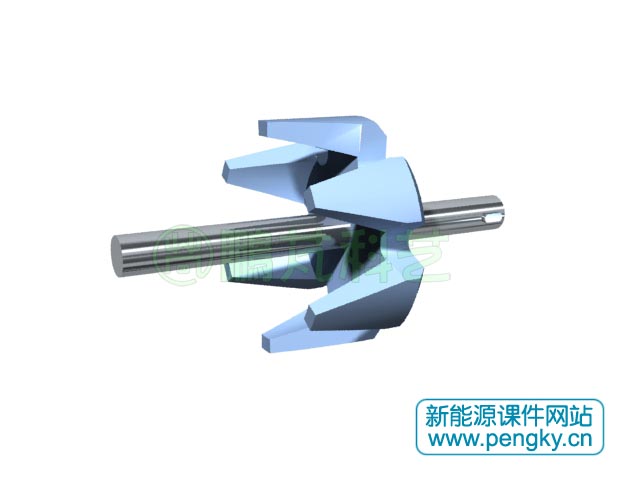

| 轉子的磁極采用爪極結構，這是裝在軸上的一個爪極，有六個極。 |
|

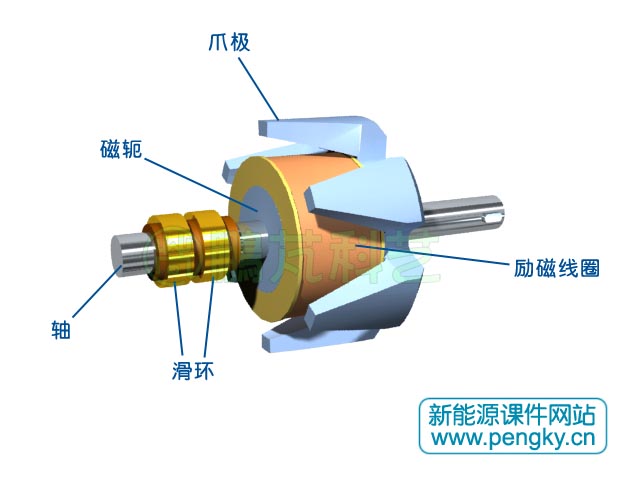

| 在爪極內裝有產生磁場的磁軛與勵磁線圈，在轉子軸上有向勵磁線圈供電的滑環。 |
|

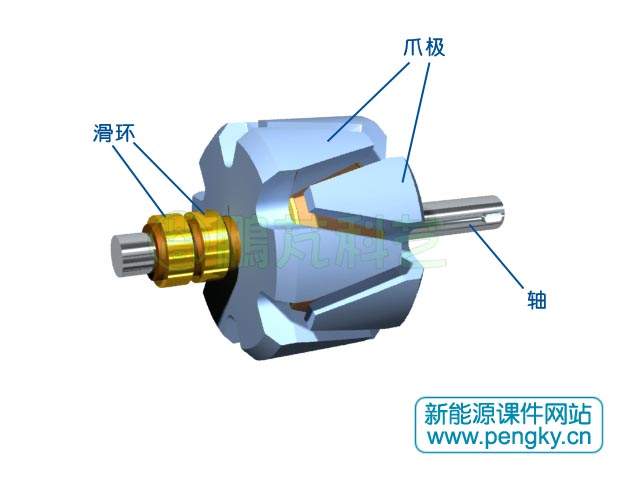

| 在轉軸上再裝上另一個爪極，使兩個爪極的磁極交錯排列。 |
|

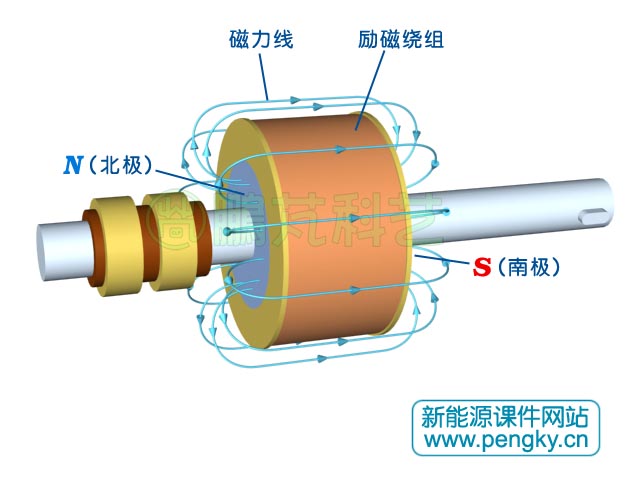

| 下圖面說明爪極的磁場，先觀看沒有兩邊爪極的情況，在軸上裝上滑環向勵磁線圈供電，當勵磁線圈通電后磁軛產生的磁場如下圖。 |
|

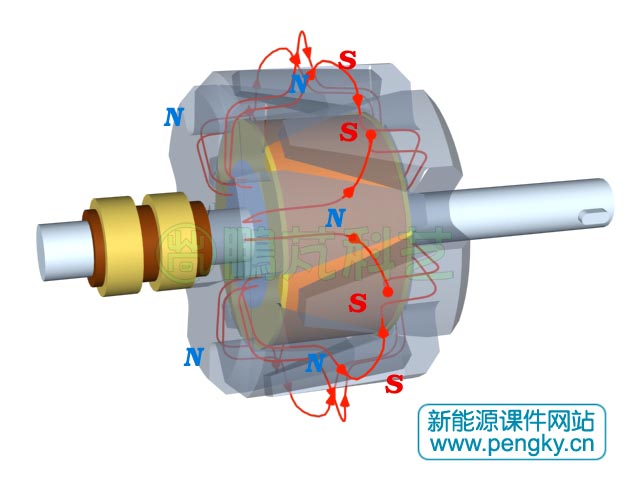

| 裝上兩邊爪極后，磁力線將沿爪極走動，為便于看清磁力線的走向，磁力線改為紅色，爪極改為半透明。 |
|

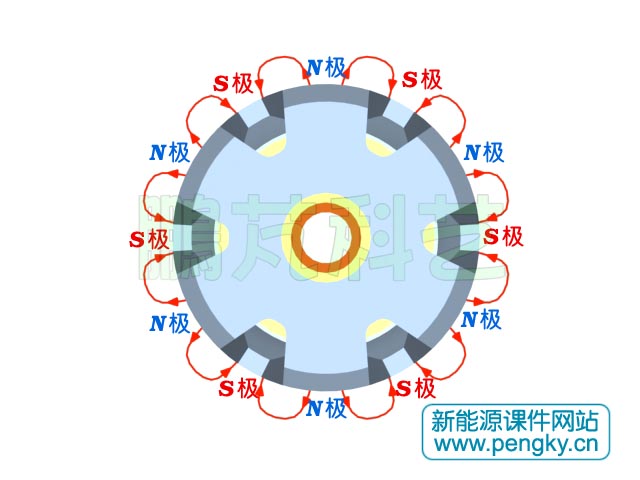

| 從軸向觀看可更清楚的看到6對磁極的磁力線走向。 |
|

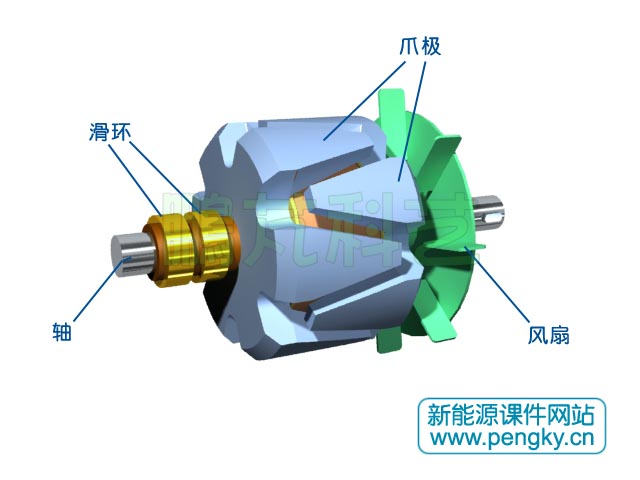

| 為了發電機的散熱，在軸上還要裝上風扇，這就是一個完整的轉子。 |
|

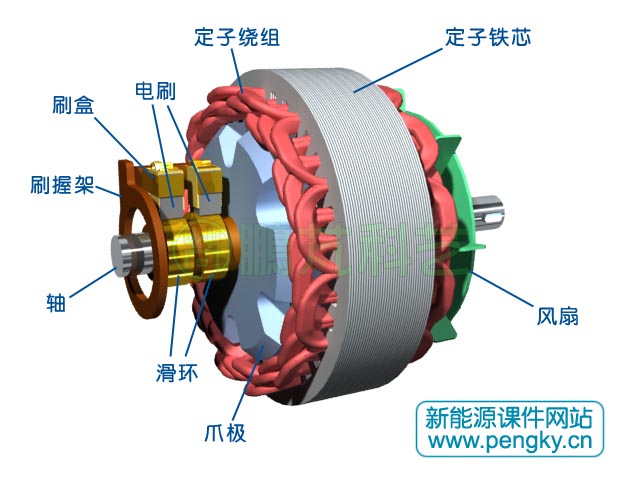

| 把轉子放入定子內，裝上向轉子供電的電刷。 |
|

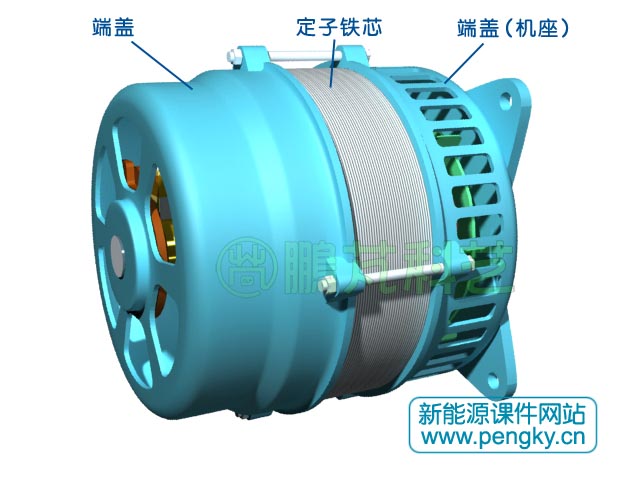

| 安裝上下端蓋，下端蓋就是機座，圖11是安裝好的爪極發電機外觀圖。 |
|

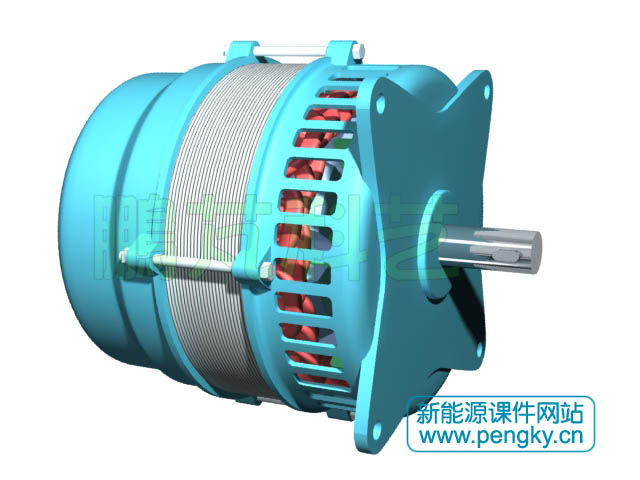

| 從另一個角度看該爪極發電機外觀 |
|

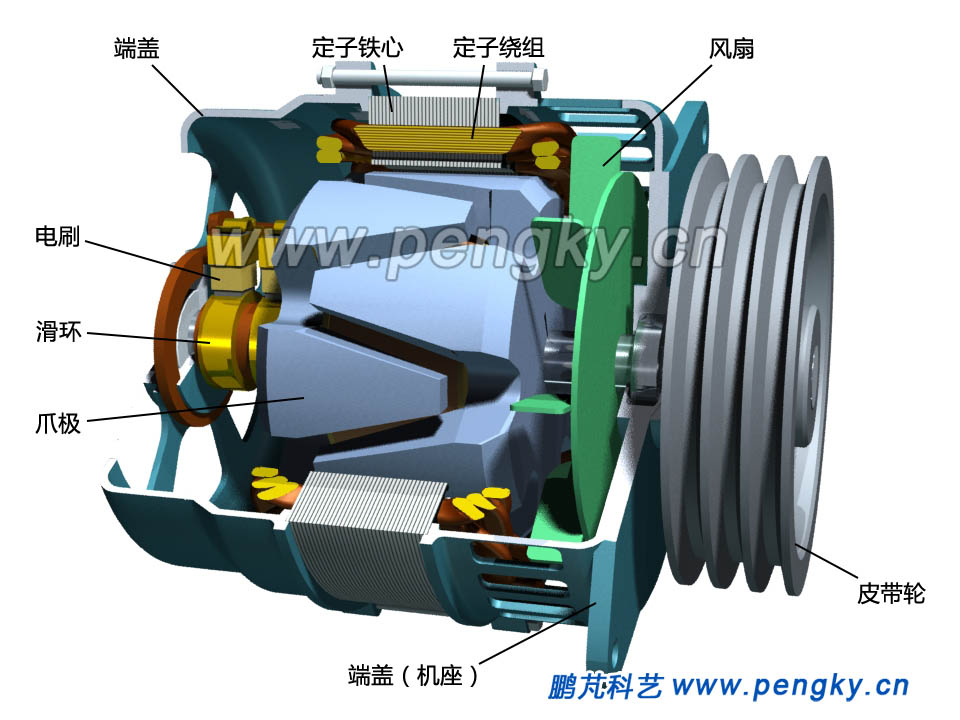

| 這是該爪極發電機的剖面圖 |
|
以上是爪極發電機的典型結構，其他結構式樣就不一一介紹了。 下面請觀看旋轉的爪極發電機剖面旋轉3D動畫，動畫格式 .mp4，分辨率960X720。 |
| 爪極發電機剖面旋轉3D動畫 |
 |
如果把勵磁線圈與磁軛換成永久磁鐵，同樣可以形成6對磁極，而且重量減輕，效率提高，沒有電刷與滑環可大大增長電機的維修周期。 |
