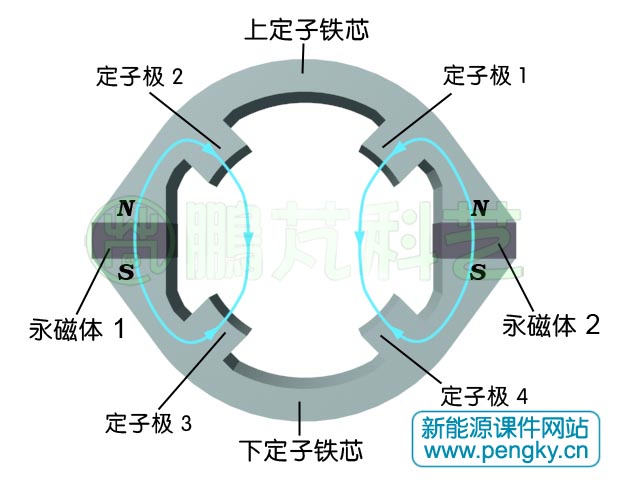

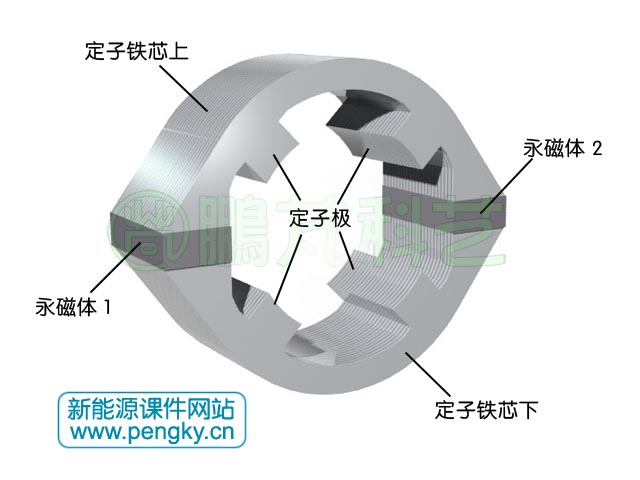

雙凸極發電機的定子可以是電勵磁或永磁勵磁或混合勵磁，該定子采用永磁勵磁，定子分上下兩部分，中間加有永磁體，在圖2在表示了永磁體的極性與定子的磁力線走向,圖中淺藍色箭頭線是磁力線。

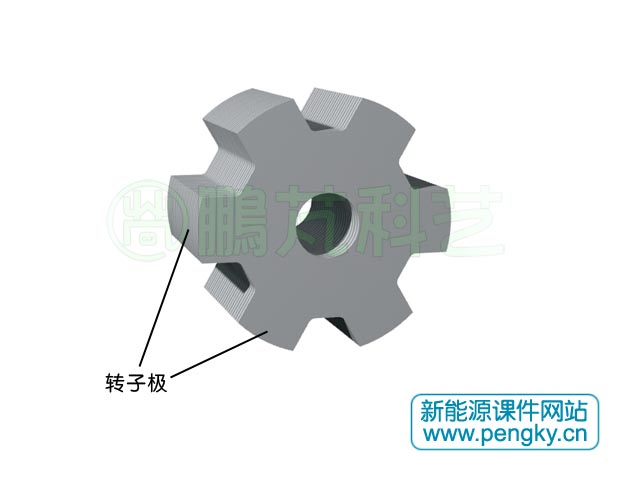

雙凸極發電機的轉子同樣由硅鋼片疊成，轉子上有6個轉子極，見圖3。由于該電機有4個定子極與6個轉子極，稱這種結構為4/6結構雙凸極電機。

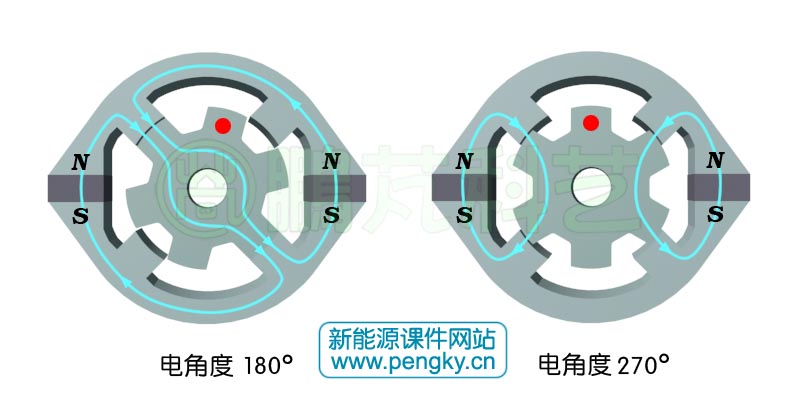

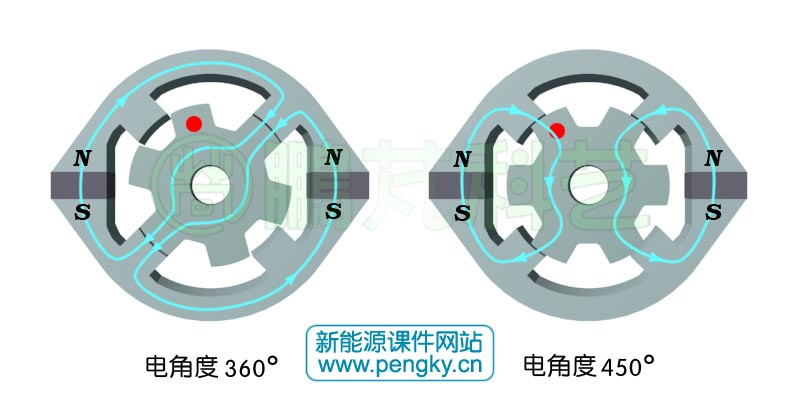

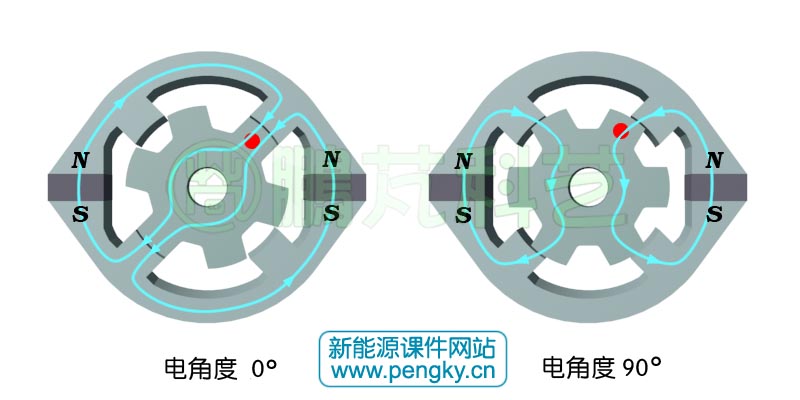

當轉子逆時針旋轉30度（機械角度）時其電角度為180度，此時定子極 1磁通最小，接近0，見圖5左；當轉子逆時針旋轉45度（機械角度）時其電角度為270度，定子極 1磁通增大，見圖5右。

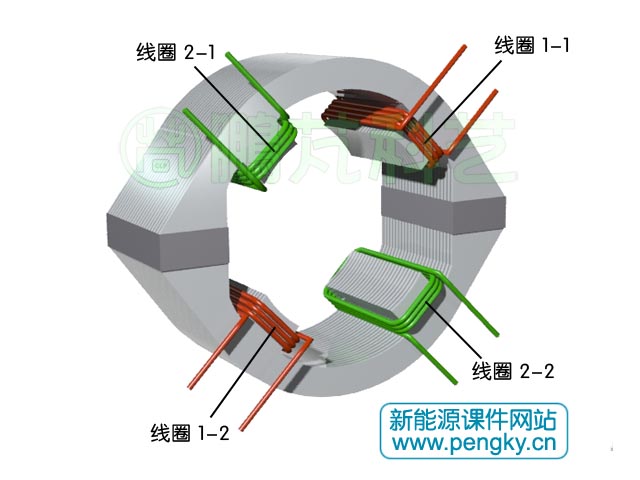

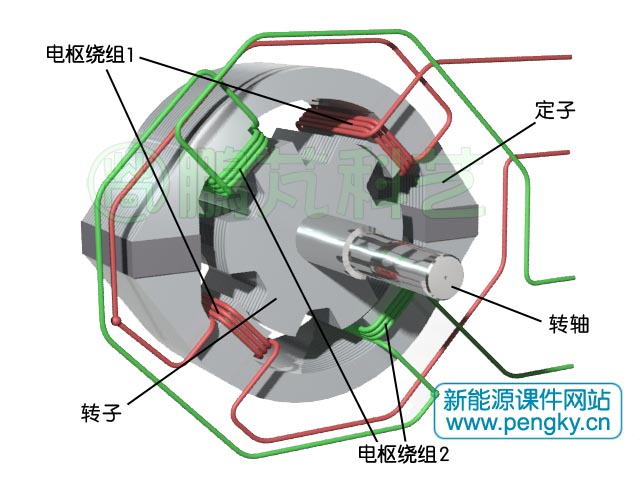

當轉子旋轉時，定子極的磁通周期變化，在定子極上繞上線圈，就會在線圈感生電勢。在4個定子極上繞上線圈，稱之為電樞繞組，見圖7。

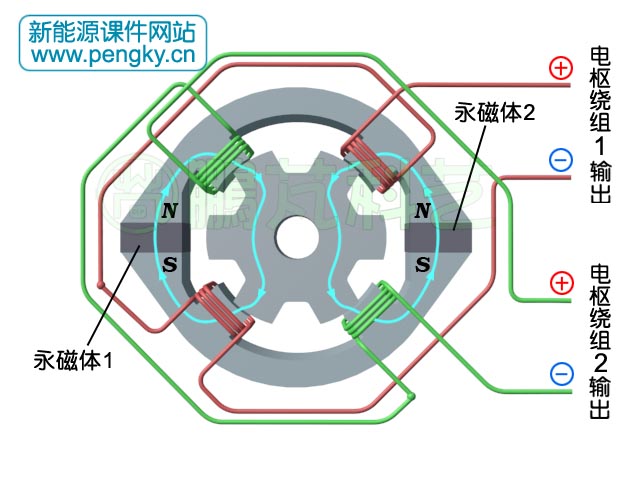

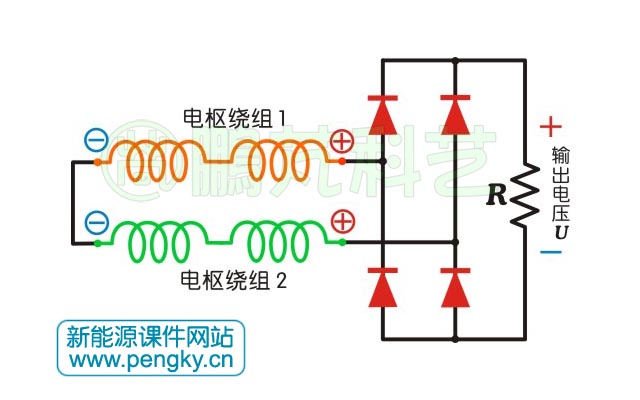

電樞繞組1與電樞繞組2反相串連起來，通過4個二極管組成的全橋整流器輸出直流電到負載R。見圖10。

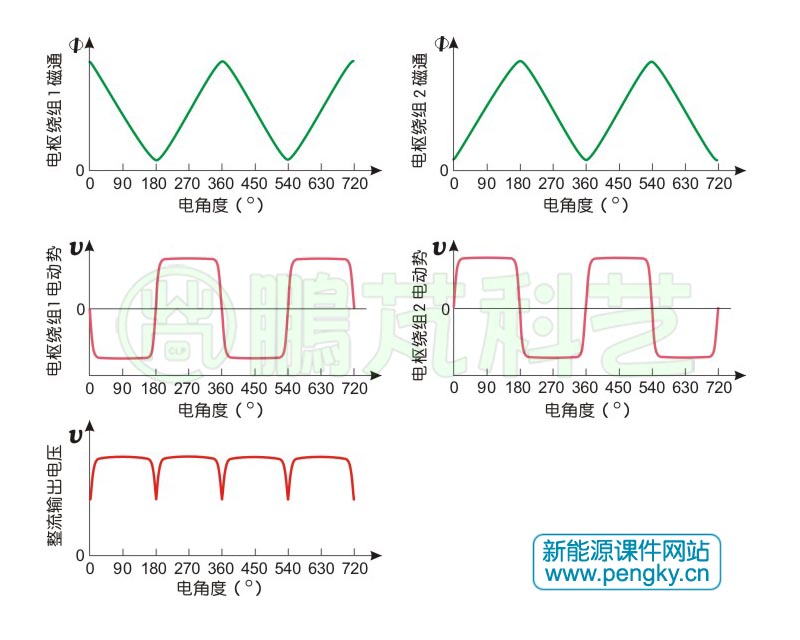

圖11的左上圖與左中圖是通過電樞繞組1的磁通與輸出電動勢的波形圖；圖11的右上圖與右中圖是通過電樞繞組2的磁通與輸出電動勢的波形圖；可看出電樞繞組1的磁通與輸出電動勢變化與電樞繞組2的磁通與輸出電動勢變化相反，即電角度相差180度。通過圖10所示電路整流后輸出圖11左下圖所示在負載R上的電壓波形圖。

下面請看4/6極雙凸極發電機轉子旋轉對應的磁通與電動勢變化波形動畫。

4/6極雙凸極發電機雖然有兩個電樞繞組，但兩個繞組的電動勢一致并同步，把兩個繞組反向連接，兩電動勢疊加變成單相交流輸出，故稱4/6極雙凸極發電機為單相雙凸極發電機。

雙凸極發電機輸出的電壓不是正弦波，接近方波，諧波成分很大，既不適于變壓器變壓，也不適于遠距離輸送與一般交流電機使用，通常是把它就近整流成直流電再輸出，故稱雙凸極發電機為雙凸極直流發電機。
