| 4/6極雙凸極發電機結構 | |||
| 4/6 Pole Doubly Salient Generator Structure | |||

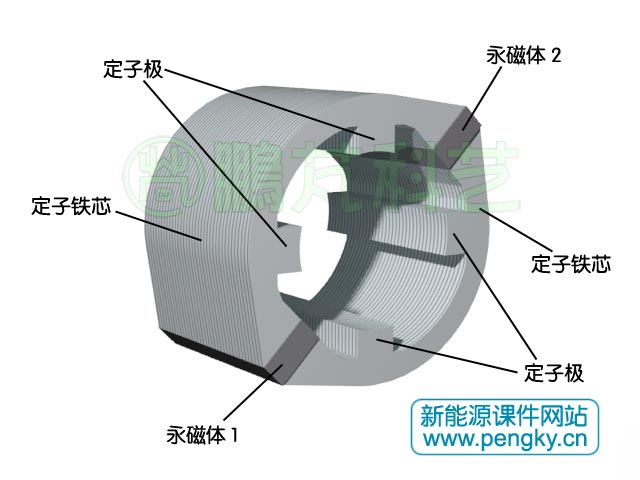

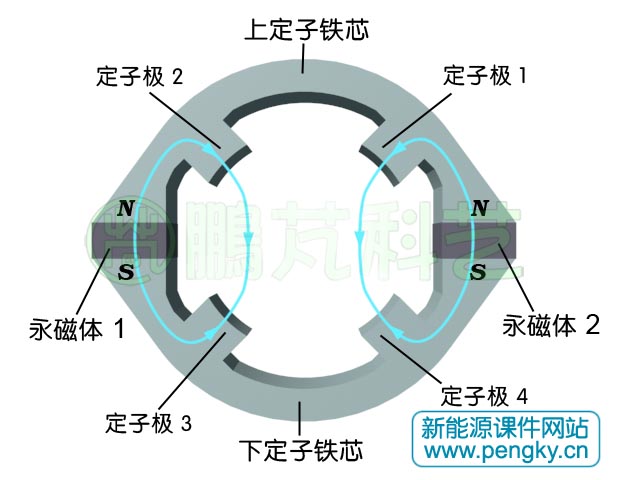

4/6極雙凸極發電機是磁阻電機的一種，下面介紹其主要結構。 圖1是雙凸極發電機的定子，由硅鋼片疊成，在定子的內周有4個定子極，定子極弧長度與轉子極弧長度相同。定子由永磁體勵磁或電勵磁或混合勵磁。本例是永磁體勵磁，在定子鐵芯兩側裝有永磁體，其結構見圖1，磁場走向見圖2，圖中淺藍色箭頭線是磁力線。 |
|||
|
|||
|
|||

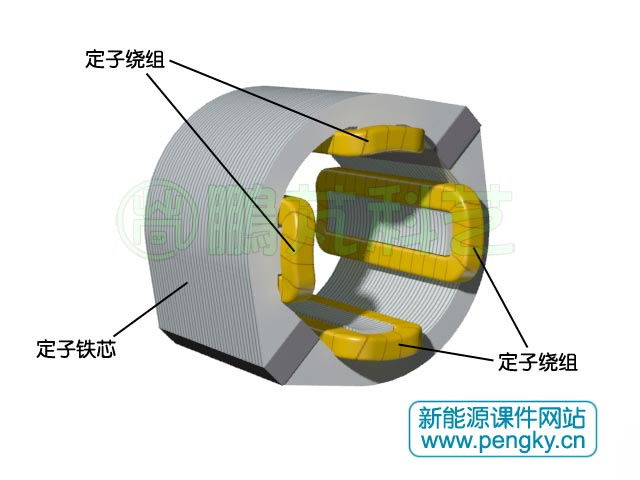

在定子極上有定子繞組，共有4個繞組，繞組是產生感應電勢的部件。見圖3。 |
|||
|
|||
4/6雙凸極電機轉子由硅鋼片疊成，圓周均勻分布著6個轉子極。 |
|||
|
|||

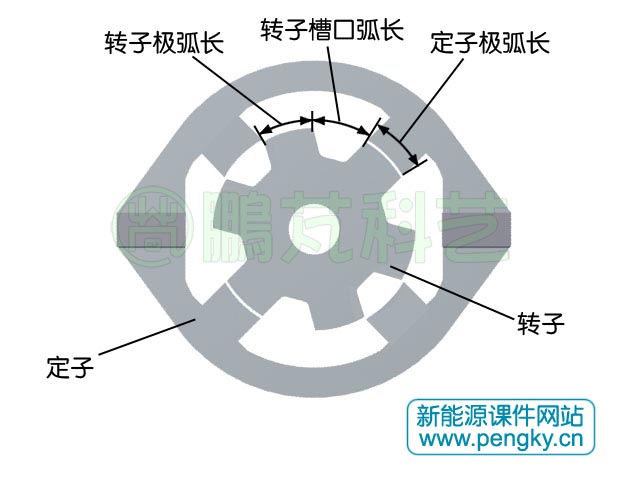

轉子極的弧長度與極間槽口弧長度相同，轉子極與定子極的對應關系見圖5。 |
|||
|
|||

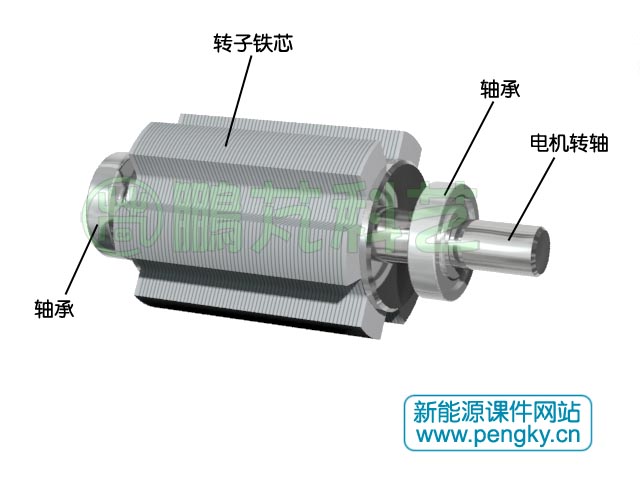

圖6為裝上轉軸的轉子，雙凸極發電機轉子沒有繞組，發熱量很小，小型機一般沒有散熱風扇。見圖6。 |
|||
|
|||

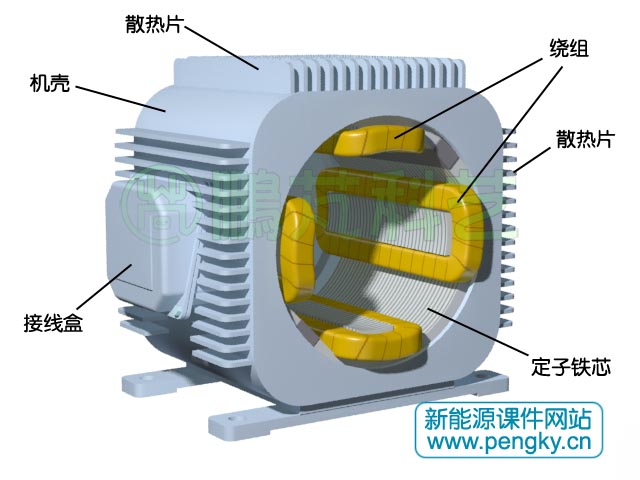

定子安裝在機殼內，機殼外表面有許多散熱片幫助散熱，見圖7。 |
|||
|
|||

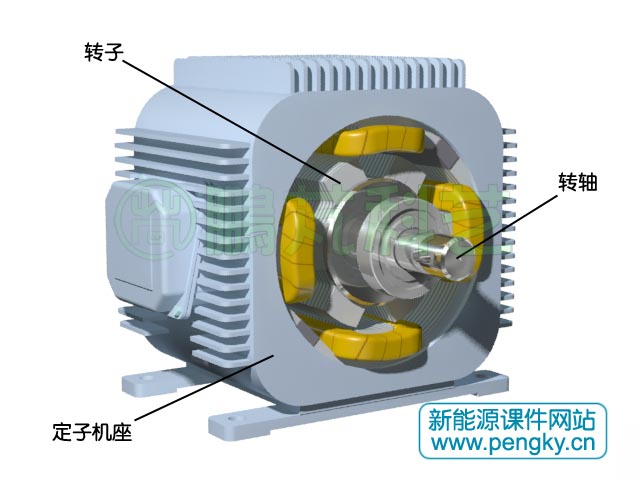

在定子內插入轉子，見圖8。 |
|||
|
|||

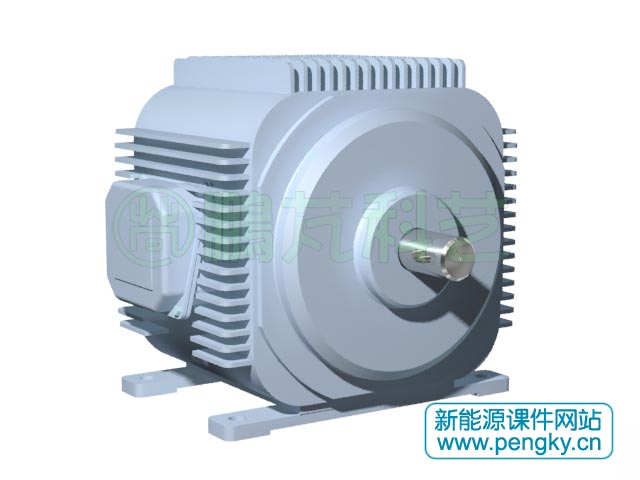

裝上電機端蓋就是一臺4/6極雙凸極電機，見圖9。 |
|||
|
|||

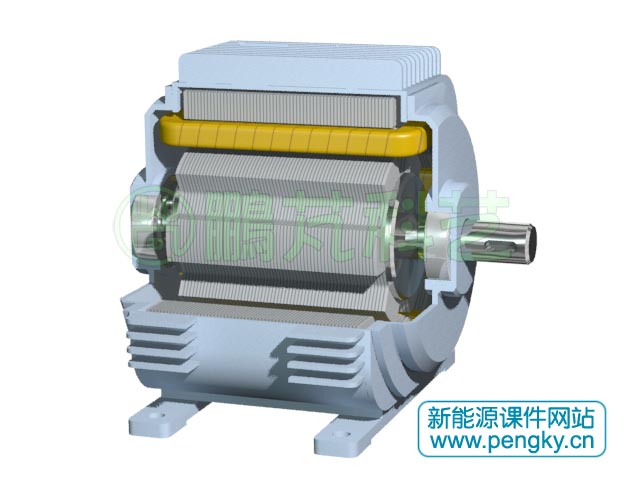

圖10是剖開外殼與定子的 4/6極雙凸極電機剖面圖。 |
|||
|
|||
下面是4/6極雙凸極電機旋轉剖面動畫。 |
|||
|
|||
雙凸極發電機整體結構簡單，轉子沒有繞組，簡單結實，非常適合高速旋轉的發電機，廣泛應用在航空發電機上。據報道大型多極雙凸極發電機已開始在風力機中得到應用。 |
|||
