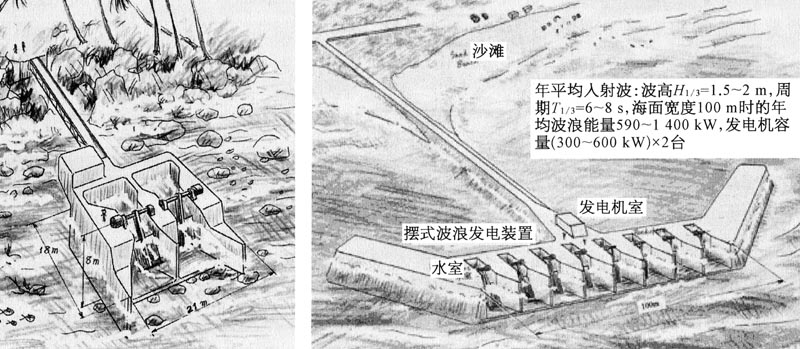

擺式波浪能是利用海水波動推動擺板來回?cái)[動吸收波浪的能量。懸掛擺式波浪能發電裝置的擺動板的軸在上方，擺板在下方擺動，像鐘擺一樣，故稱為懸掛擺。

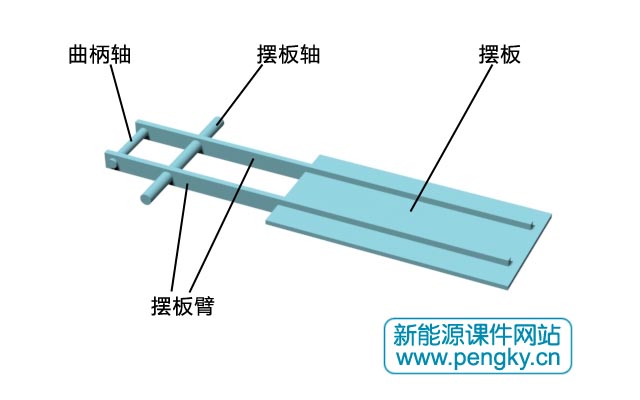

擺板為一個矩形薄板，擺板固定在兩個擺板臂上，在擺板臂上有擺板的主軸，還有一根曲柄軸，見圖1。

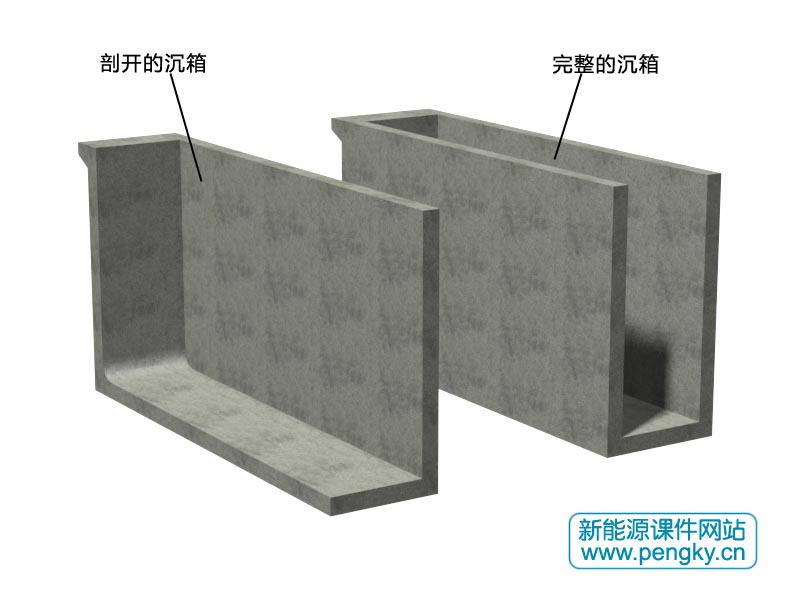

圖2是沉箱，一般由混凝土筑成，圖中右面是單個完整的沉箱，左邊的沉箱剖去了一方側面箱壁，可以看到內部空間結構。沉箱建在靠岸邊海底。

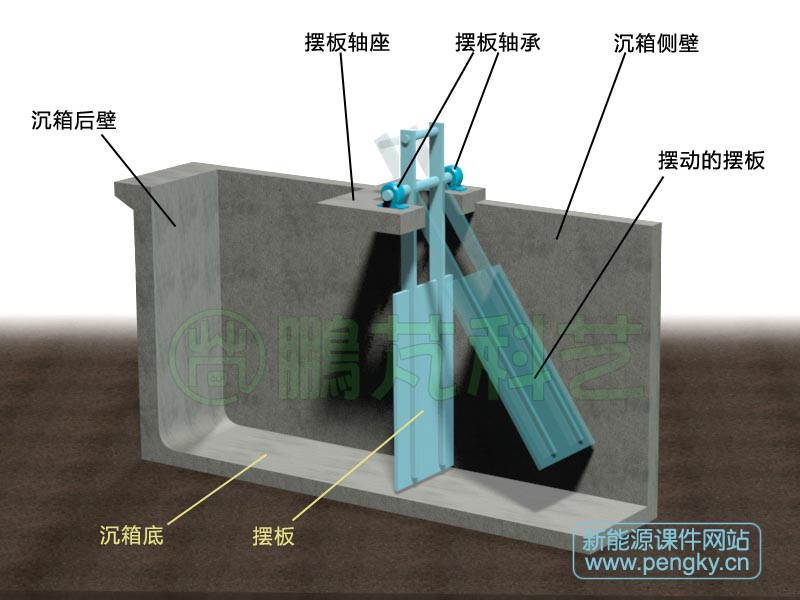

擺板的轉軸通過擺板軸承安裝在擺板軸座上，擺板軸座在沉箱的兩個側壁上方，放入沉箱的擺板像一個閘門，是一個擺動的閘門，擺板最大擺動角度約±35°。圖3顯示了垂直的擺板，并用半透明顯示了一個向前擺動的擺板。

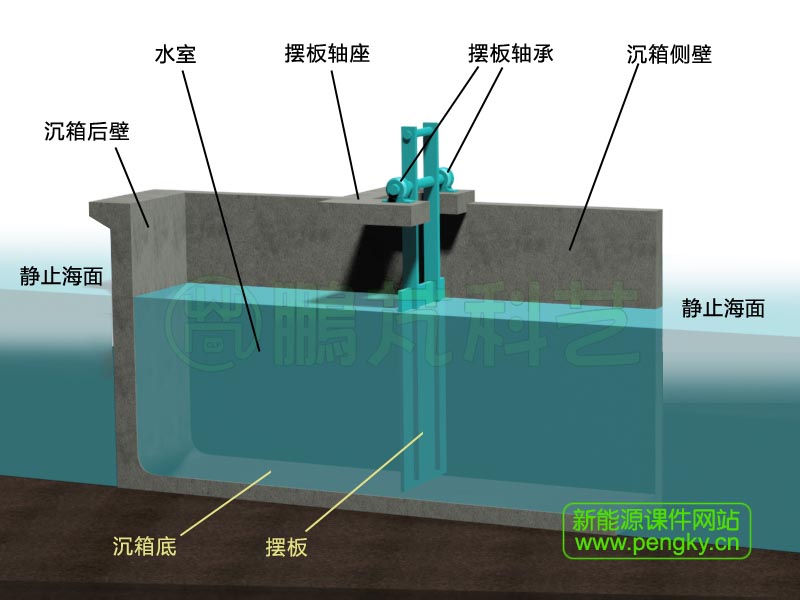

擺板到沉箱后壁距離為1/4至1/5波長，擺板至沉箱后壁的空間稱為水室。圖4是在海水中的沉箱與擺板，稱為水室擺板機構。

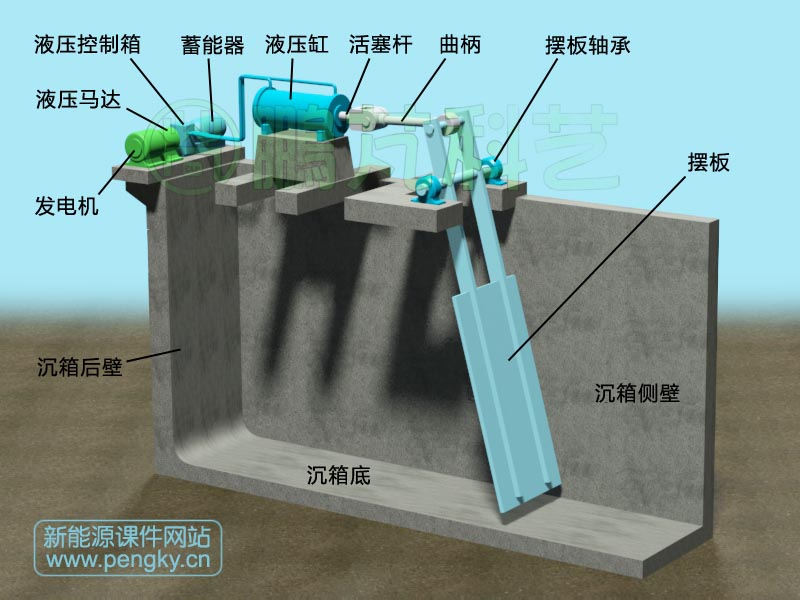

當入射波進入沉箱后，波浪在上升階段沖擊擺板，使擺板向后擺動，部分水流穿過擺板底部遇沉箱后壁，產生反射波，此時入射波進入下降階段，加上反射波作用，使擺板向前擺動。在波浪不停的運動中，擺板連續擺動，不斷地把波浪能轉變?yōu)闄C(jī)械能，擺動的機械能通過液壓系統轉變成旋轉機械能，液壓系統的設備與管道內充滿了液壓油。

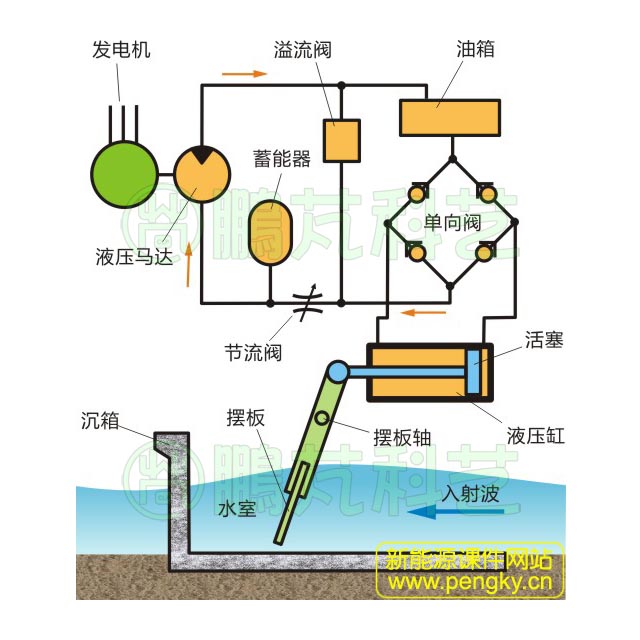

圖6是懸掛擺式波浪能發電系統的原理圖，波浪推動擺板來回?cái)[動，帶動活塞在液壓缸內來回移動，油在液壓缸兩端的管道內來回流動，4個單向閥組成一個全波整流回路，把來回流動的油整成單方向流動的油，見圖中橙色箭頭線。整流后的油通過節流閥推動液壓馬達旋轉，液壓馬達帶動發電機發出電來。控制節流閥可以調節液壓馬達的轉速，蓄能器像電路中的電容一樣把波動的油壓濾得平緩一些，使液壓馬達均勻旋轉。若波浪大液壓缸輸出油壓過高，多余的油則通過溢流閥放空返回。單向閥、節流閥、溢流閥等都在液壓控制箱內。

下面請看懸掛擺式波浪能動畫，動畫中的波浪沒有反應沉箱后壁反射波的狀態，僅作示意演示。
