筏式波浪能轉換裝置由筏體、鉸接鏈、液壓系統組成，筏式波浪能轉換裝置順波浪方向布置，筏體隨波浪運動，把波浪能轉換為筏體運動的機械能。

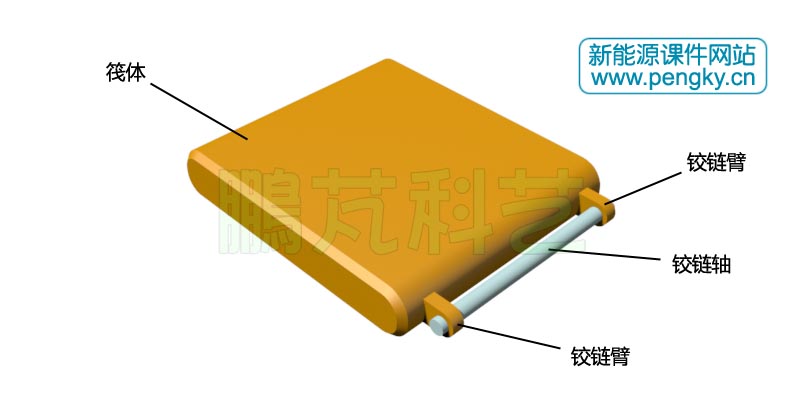

筏體是一個扁盒式的空心浮子，在筏體一端有鉸鏈臂，臂中穿有鉸鏈軸，見圖1。

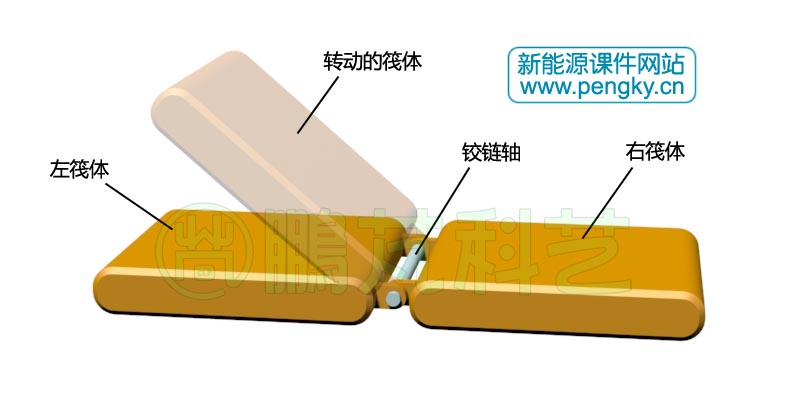

2個筏體通過鉸鏈軸相互聯接，可以繞軸轉動，左邊的稱為左筏體，右邊的稱為右筏體，見圖2，圖中半透明的筏體即是向上轉動的左筏體。

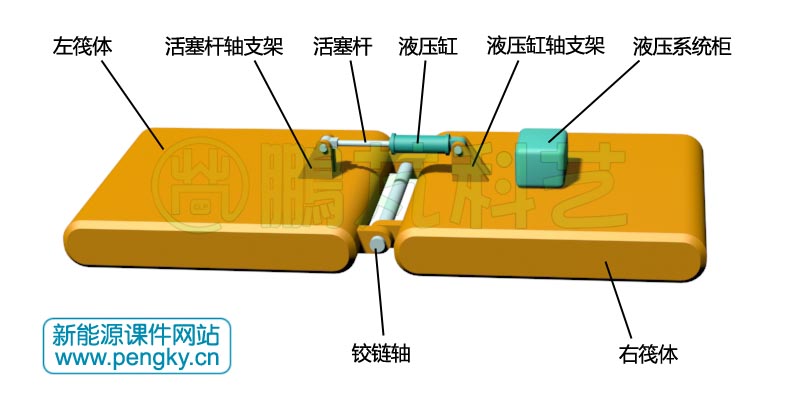

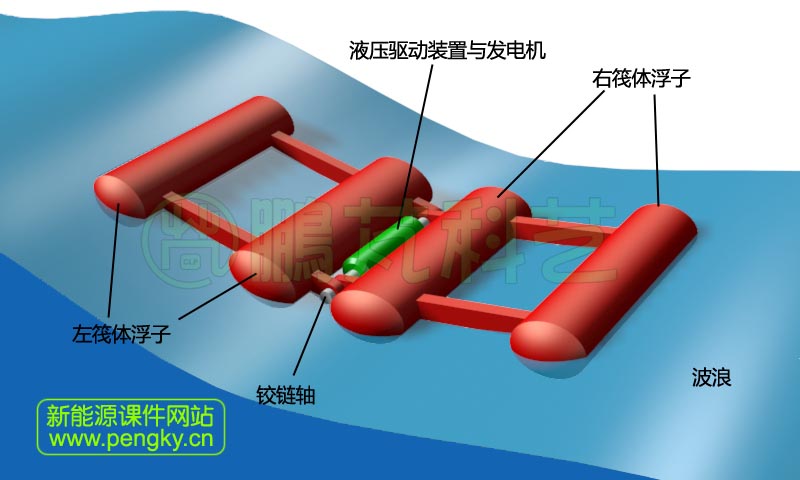

在左筏體上固定有活塞桿軸支架，右筏體上固定有液壓缸軸支架，2支架間聯接有液壓缸與活塞桿。液壓缸兩端有油管聯接到液壓系統柜，液壓系統柜中有液壓控制系統、液壓馬達、發電機等，見圖3。

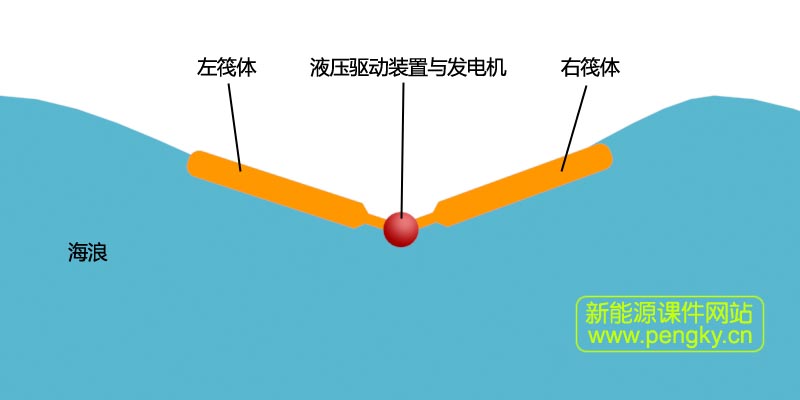

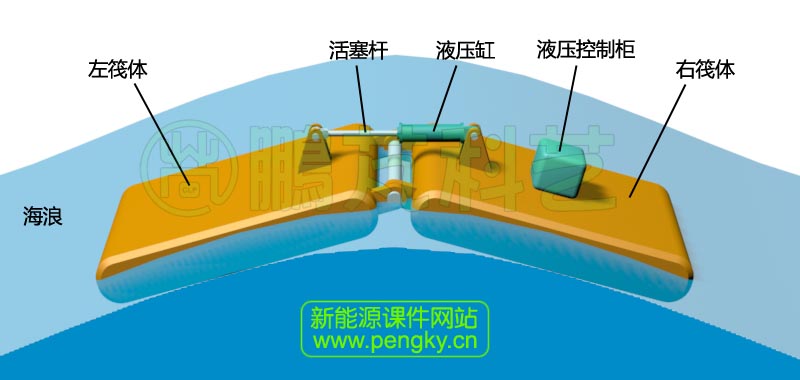

筏式波浪能轉換裝置放入海中后，會漂浮在海面，當有海浪時，兩邊筏體就會隨波上下擺動，當筏式波浪能轉換裝置的固有頻率與波浪頻率一致時，輸出效率最高。圖4是海浪波峰經過筏式波浪能轉換裝置的狀態。

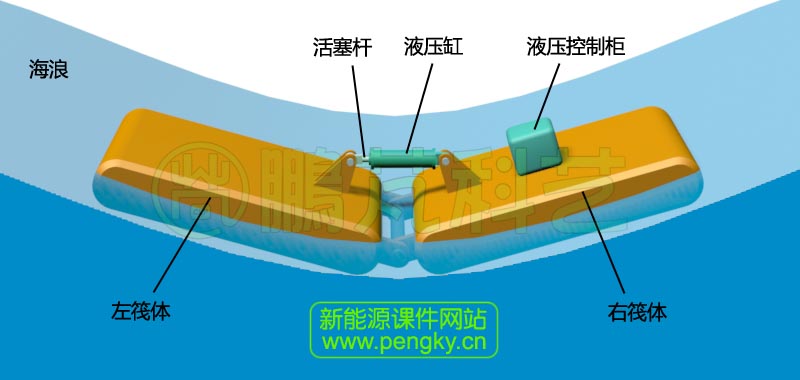

圖5是海浪波谷經過筏式波浪能轉換裝置的狀態。

筏式波浪能轉換裝置安裝在較深水域，以保證有較大的波浪幅度。

下面請觀看筏式波浪能轉換裝置隨波浪起伏運動的動畫，先看動畫的截圖，動畫中的液壓系統與發電機裝在中部鉸鏈軸位置。

下面是動畫

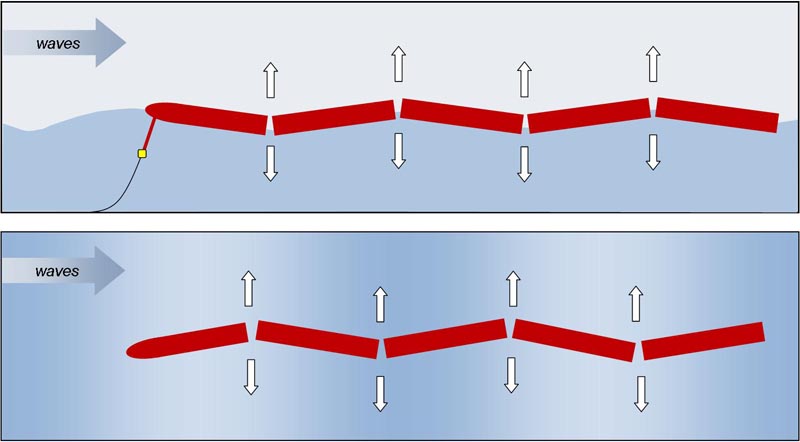

在圖9上圖表示了海蛇可垂直方向上下扭動，圖9下圖表示了海蛇可在水平方向左右扭動（圖片來自網絡）。

海蛇的關節處結構復雜，除了復雜的鉸鏈機構，還有復雜的液壓系統，圖10是機械傳動與液壓裝置的示意圖（圖片來自網絡），這里僅作簡單介紹。

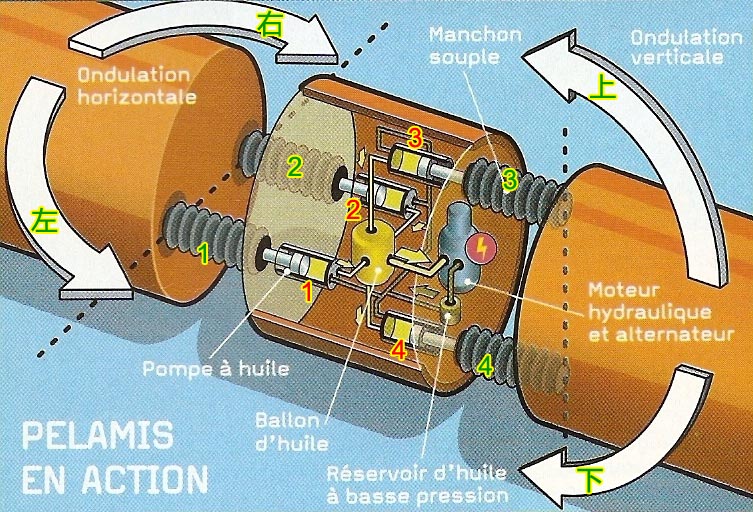

圖10是兩個浮筒間的一個關節，關節中有綠色的1、2、3、4指示著4個柔性桿，柔性桿是可彎曲但長度不變的連桿，有紅色的1、2、3、4指示著4個液壓缸，4個液壓缸固定在關節內，該圖未顯示關節與浮筒間的鉸鏈機構。

1與2號液壓缸的活塞通過活塞桿聯接到1與2號柔性桿，1與2號柔性桿固定在左側浮筒端面，關節與左側浮筒的鉸鏈只允許浮筒左右水平擺動。當浮筒向右擺動時液壓缸2活塞向內移動，液壓缸1活塞向外移動；當浮筒向左擺動時液壓缸1活塞向內移動，液壓缸2活塞向外移動。

3與4號液壓缸的活塞通過活塞桿聯接到3與4號柔性桿，3與4號柔性桿固定在右側浮筒端面，關節與右側浮筒的鉸鏈只允許浮筒上下垂直擺動，當浮筒向上擺動時液壓缸3活塞向內移動，液壓缸4活塞向外移動；當浮筒向下擺動時液壓缸4活塞向內移動，液壓缸3活塞向外移動。

當海蛇上下左右擺動時，4個液壓缸都驅動液壓油流動，通過整流閥變?yōu)閱畏较蛄鲃拥挠屯苿右簤厚R達旋轉，液壓馬達帶動發電機發出電來。

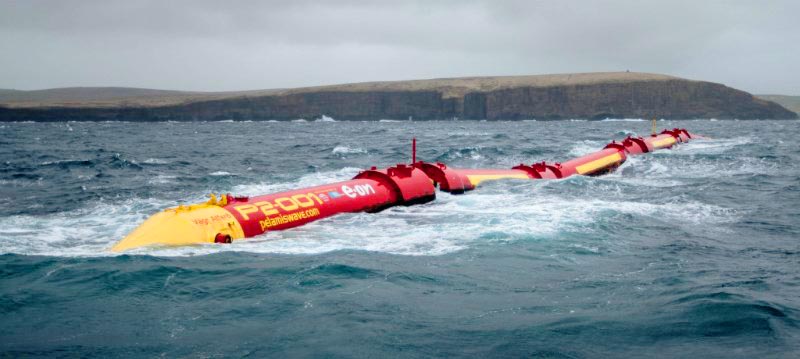

由于海浪波長較長，每節浮筒也較長，圖11是建設者在海蛇筏式波浪能轉換裝置的頭部（第一節浮筒）前的合影，（圖片來自網絡）。
