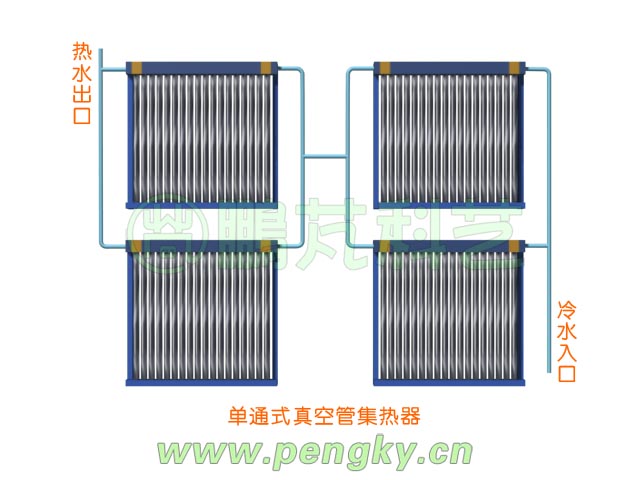

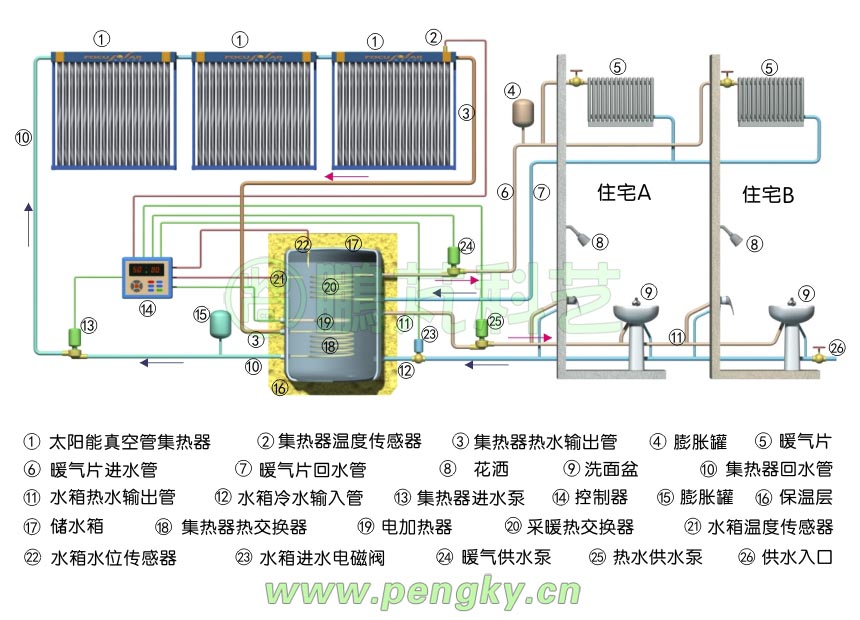

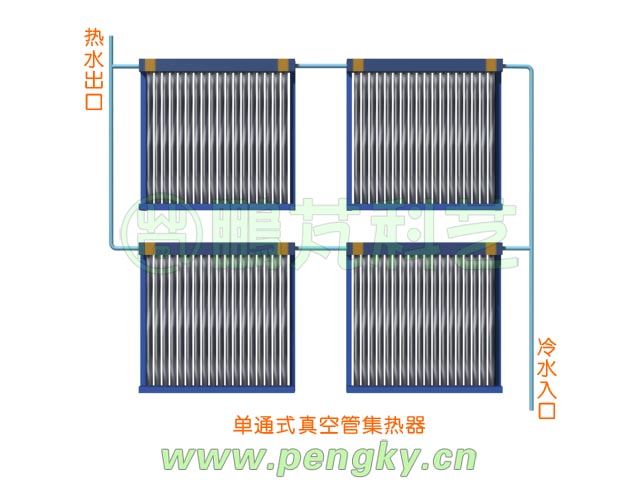

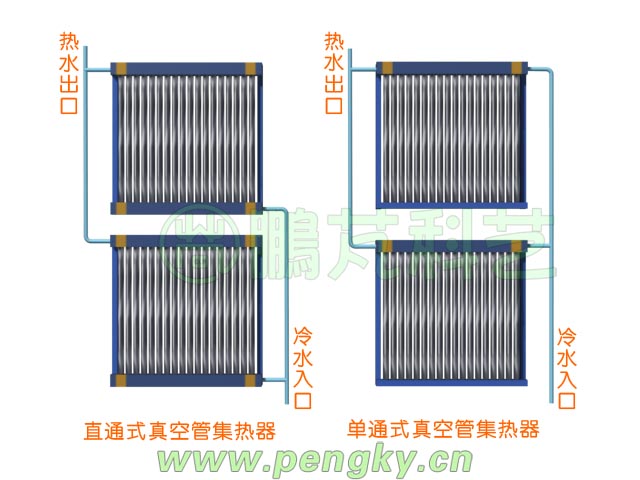

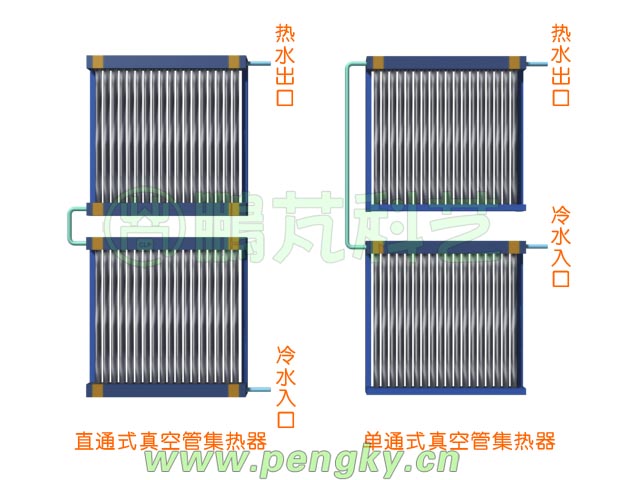

系統有多個集熱器構成的集熱器組（圖中用三個集熱器代表），若集熱器環境溫度常低于攝式0度，集熱器易用改進型的玻璃真空管集熱器、使用熱管的真空管集熱器、內聚光真空管集熱器等。為保證多個集熱器的使用壽命，集熱器循環用的工質用純凈水，采用換熱器與水箱水隔離（間接系統），在嚴寒地區還可采用防凍液作工質，例如50%的水加上50%的乙二醇可作防凍液。

一個大的水箱或置于室內或于地下，有較厚的保溫層，集熱器與水箱間采用強制循環換熱，循環泵由電腦控制器控制啟停，由于是換熱器傳熱，循環工質是封閉的必須有膨脹罐來緩沖熱脹冷縮。由于大體積承壓水箱價格昂貴，采用非承壓水箱（常壓水箱），箱內有水位檢測，通過進水電磁閥控制進水。

水箱內還有電加熱器，在陽光不足水溫不夠時要啟動電加熱。室內采暖用暖氣片（也可用其他形式散熱），采暖用熱水與水箱水也用換熱器隔離，用水泵強制循環。當水箱位置較低時要啟動熱水水泵提供給水壓力。

以上所有設備起停均由控制器操作。

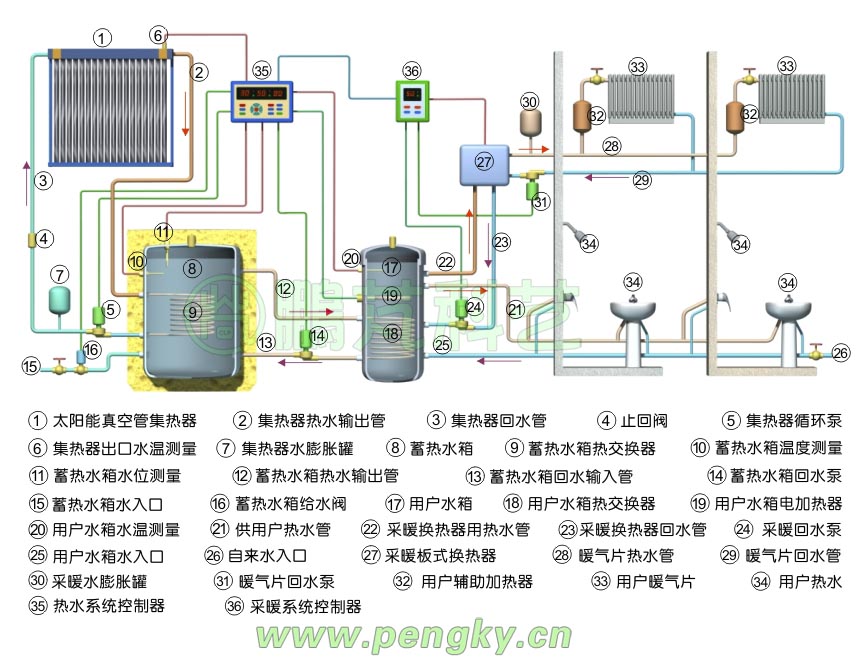

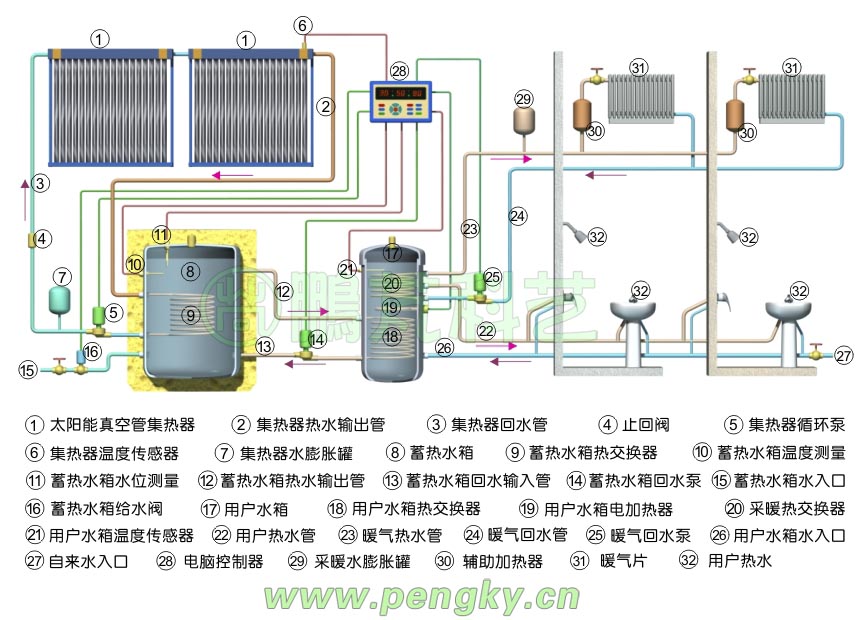

系統有兩個集熱器代表多個集熱器組成的集熱器組。系統有兩個水箱，一個是蓄熱水箱，另一個是供熱水箱。

蓄熱水箱僅用于熱量儲存與傳遞，采用常壓水箱雙循環，其基本工作狀態與上述系統相同。如果集熱器工質采用水可以不用熱交換器直接循環，只要保證蓄熱水箱的水質即可。蓄熱水箱的水不供使用，僅作熱量儲存使用。

供熱水箱是獨立的，通過內部的換熱器從蓄熱水箱獲取熱量。供熱水箱的水一方面供用戶使用，同時為用戶提供暖氣片用熱水。采暖熱水與供熱水箱內水用熱交換器隔離，通過暖氣回水泵進行循環。

采用雙水箱的的優點如下：

根據所需儲存熱量設計蓄熱水箱，為了能存儲超過一天的熱量，蓄熱水箱容積較大，而供熱水箱可小些，只要滿足用水量與熱交換能力即可。當陽光不足蓄熱水箱水溫不夠時只要加熱供熱水箱內的水，而不需把大量的蓄熱水加熱而多耗能量；而且在天氣寒冷或陽光不足時蓄熱水箱可工作在較低溫度，以便獲得較多熱量。

在天氣寒冷時暖氣片需要更高溫度的熱水，單靠提高供熱水箱的水溫不利于節能，供熱水箱的水溫達到生活用熱水溫度即可，采暖熱水在進入每個家庭的暖氣片前先通過輔助加熱器加熱，加熱量根據各戶需要調節，可減少輔助能量消耗。
