| 強制循環太陽能熱水系統及應用 |
| Forced Circulation Solar Water Heating System |
在太陽能熱水應用中常用的基本系統有自然循環系統、強制循環系統、直流式系統等，本節介紹強制循環系統。 |
| 強制循環系統的工作原理 |

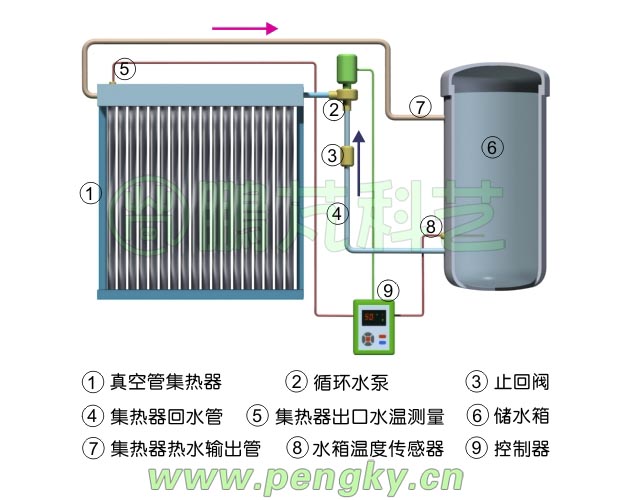

強制循環系統的基本構成與原理見下圖，在儲水箱下部到集熱器入水口的回水管上裝有循環水泵與止回閥。集熱器在陽光照射下內部的水溫升高，當控制器檢測到集熱器出口水溫比水箱底部水溫高出循環設定值（8至10度）時，就啟動循環水泵把集熱器中的熱水泵入水箱，當兩者溫度差小于停止設定值（3至4度）時，就停止水泵運行，由于水的循環是靠水泵推動形成的故稱之為強制循環熱水系統。較大的太陽能熱水系統由于集熱器較多、水箱大、管路長，需用強制循環方能滿足循環的要求。 |
|
止回閥是只允許水單向流動的裝置，由于強制循環系統中大多數水箱位置低于集熱器，夜間集熱器溫度低于水箱時會產生反向循環，水箱內的熱水會上升到集熱器散失熱量，有了止回閥可防止反向循環避免熱量損失。 |
| 承壓式強制循環直接熱水系統 |

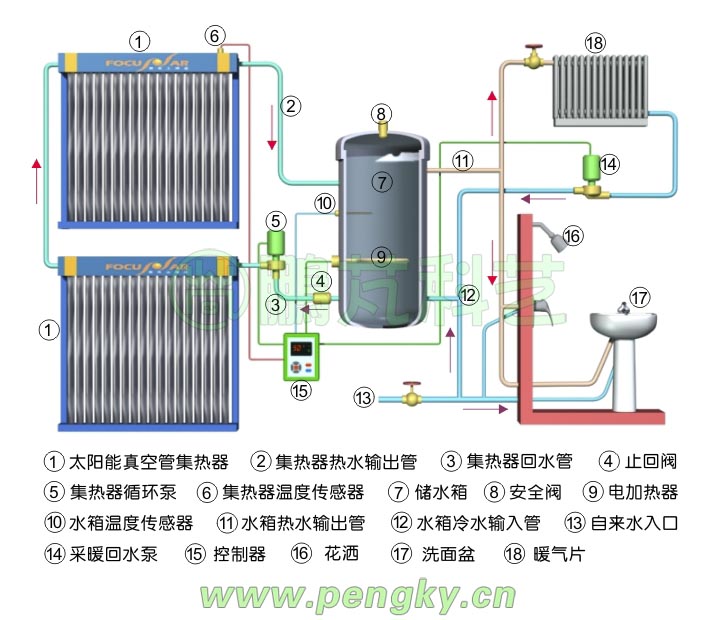

下圖是一套實際應用的強制循環熱水系統組成與工作原理圖，圖中標出了用水部分，例如淋浴的花灑、洗手盆，還有水箱水溫檢測與輔助加熱系統。這也是套承壓式熱水系統，就是水箱與自來水直接連通，水箱要能承受自來水的壓力。自來水從水箱下部輸入、熱水從水箱上部輸出，用戶可轉動用水龍頭調節出水溫度。 |
|
圖中有兩個集熱器串聯組成集熱器組，控制器檢測集熱器出口水溫與水箱內水溫之間的差別來控制循環水泵的起停。控制器還要檢測水箱溫度，當陽光不足水溫不夠時要起動電加熱器提高水溫；冬天控制器還要檢測室內溫度起停暖氣回水泵。 由于集熱器加熱的工質就是水箱里供使用的水，故該系統是直接加熱的系統也稱為直接系統。在水箱頂部有安全閥，防止特殊情況下水箱內壓力過高。 |
| 強制循環間接熱水系統 |

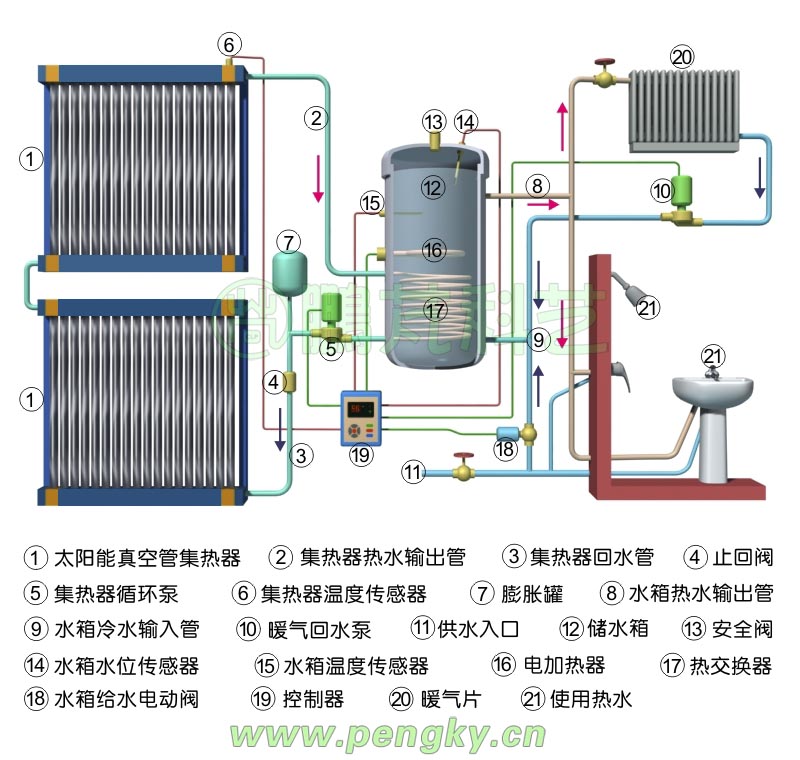

下圖是一套實際應用的強制循環間接熱水系統組成與工作原理圖，所謂間接系統即集熱器里的循環水與水箱水是隔離的，是通過熱交換器把集熱器中水的熱量傳遞給水箱中的水，這樣通過集熱器的水質可保證純凈。由于集熱器內的水循環是單獨的回路，流至用戶的水是另一個回路，故也稱為雙回路或雙循環系統。 熱交換器有多種結構，圖中所示的螺旋圈銅管是最簡單的形式，管內流動的是集熱器加熱的水，管外是水箱中的水。由于集熱器中的水是封閉的，水的體積會熱脹冷縮，需加一個膨脹罐來緩沖水的體積變化。 |
|
在系統較大時，大的水箱較難承受自來水的壓力，不能做成承壓式系統，該圖是非承壓系統，水箱是常壓水箱，內有水位檢測以控制水位。用浮球直接控制閥門開啟與關閉控制水位是機械方法，本圖是控制器通過水箱的水位傳感器檢測水位來控制給水電動閥，使水箱水位保持在設定位置。非承壓系統的水箱安裝位置要高于所有用水的出口位置，才能保證水箱的水能流到用水處，否則就要安裝熱水泵來保證用水壓力。 |
| 直接太陽能熱水與采暖組合系統 |

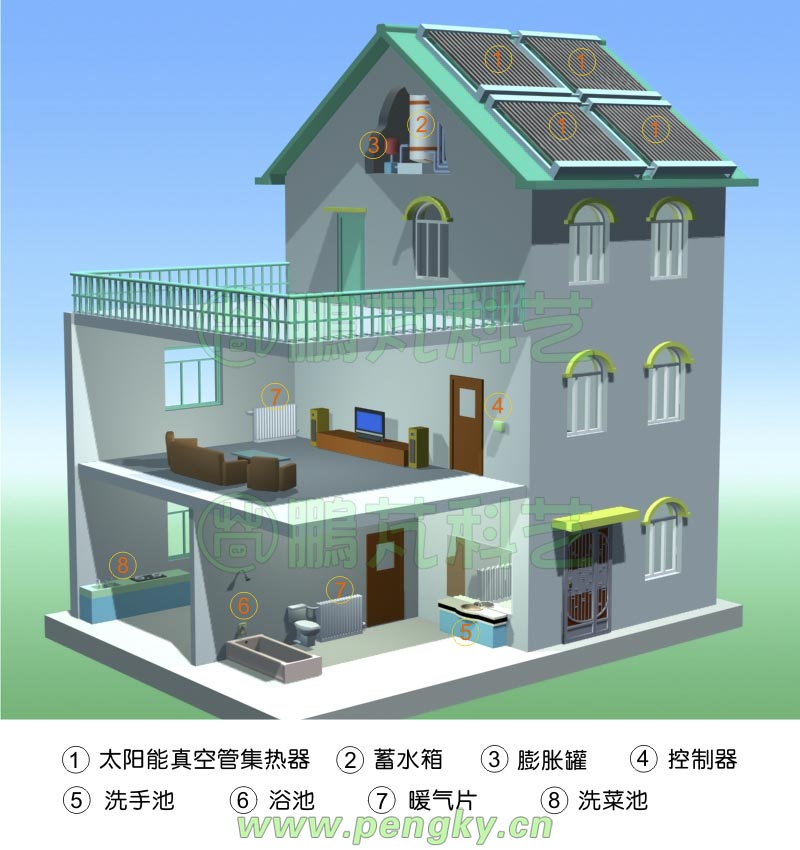

以上兩圖的用水都包括了熱水與采暖兩部分，也稱之為太陽能熱水和采暖組合系統。該系統只有一個水箱由集熱器直接供熱，既提供生活用水又提供采暖用水，是一種直接太陽能熱水與采暖組合系統，組成簡單，適合單戶使用。 下面是這種系統在單棟住戶（或別墅）的布置示意圖，太陽能集熱器組由四個真空管集熱器組成，安裝在房頂上，儲水箱安裝在三樓上層閣樓間（圖中為顯示儲水箱位置在墻面剖孔），旁邊還安裝有水泵、膨脹罐等設備，控制器在二樓大廳。 儲水箱安裝在三樓上面可以縮短與集熱器的距離，減少熱量散失、減少循環阻力，對于非承壓水箱還可提供給水壓力。 系統產生的熱水供給衛生間與廚房等地方使用，系統還向客廳、臥室、書房等房間的暖氣片供熱。 |
|
