| 平板型集熱器 |
| Flat Plate Solar Collector |
平板型集熱器是一種應用較早且應用廣泛的低熱太陽能產品。平板型集熱器主要由吸熱板、隔熱層、外殼與透明蓋板組成。 |
| 翼管式平板集熱器 |

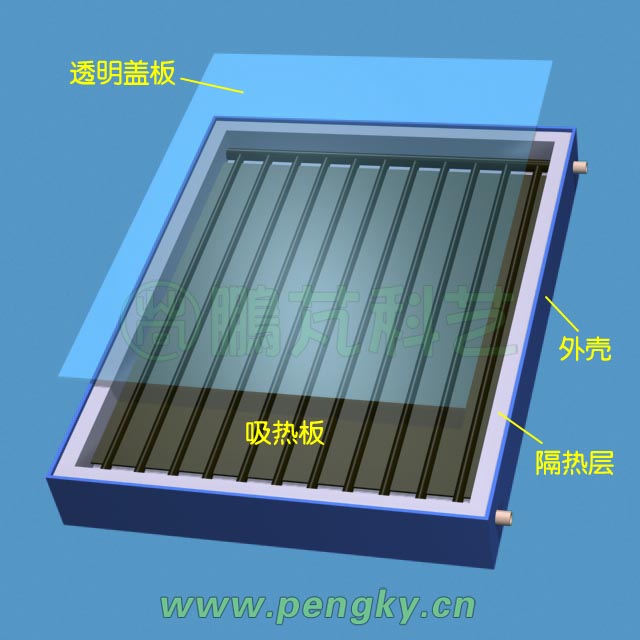

下圖就是一個拉開透明蓋板的翼管式平板集熱器， |
|

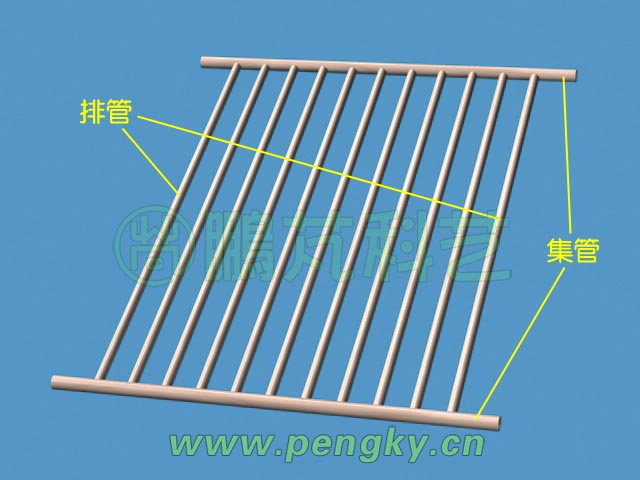

吸熱板是平板型集熱器的主要部件，它吸收太陽的輻射能并將熱量傳給傳熱工質（水）。吸熱板由排管、集管、傳熱平板組成，數根銅管平鋪成排管，兩端與集管焊接，見下圖 |
|

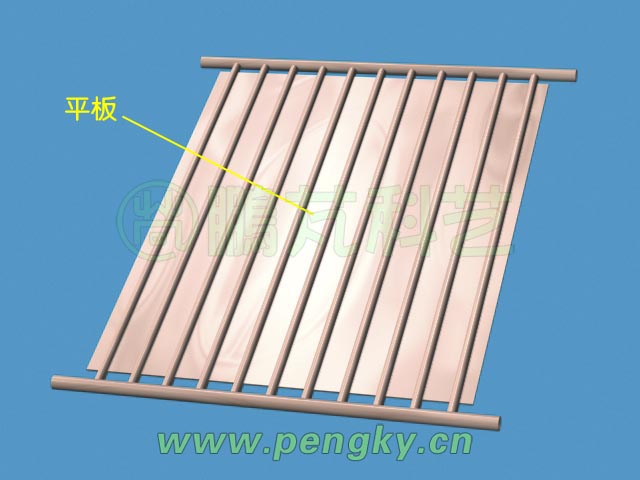

在排管間焊有銅板，用來接收太陽輻射的熱量，銅管與銅板有很好的導熱性能。見下圖 |
|

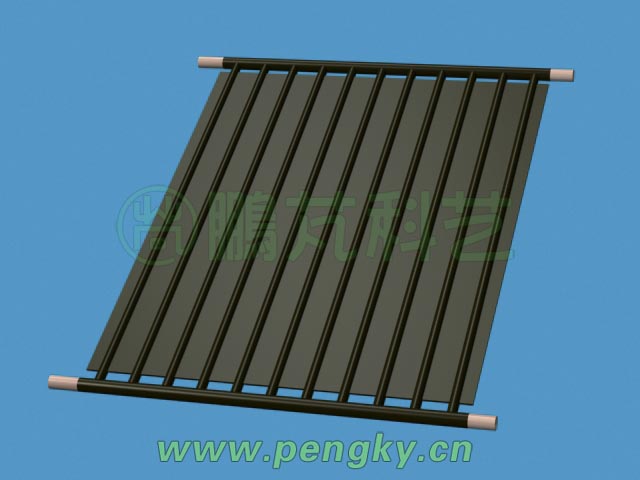

為了更好的吸收太陽輻射與減少反射，在銅板與排管上覆蓋有吸收太陽能的涂層，許多黑色涂層雖有較高的太陽吸收比但其發射率也很高，為減少熱量向外輻射要用選擇性吸收涂層，好的選擇性吸收涂層太陽吸收比在0.95以上發射率在0.1以下。下圖是覆蓋有吸收太陽能涂層的吸熱板。 |
|

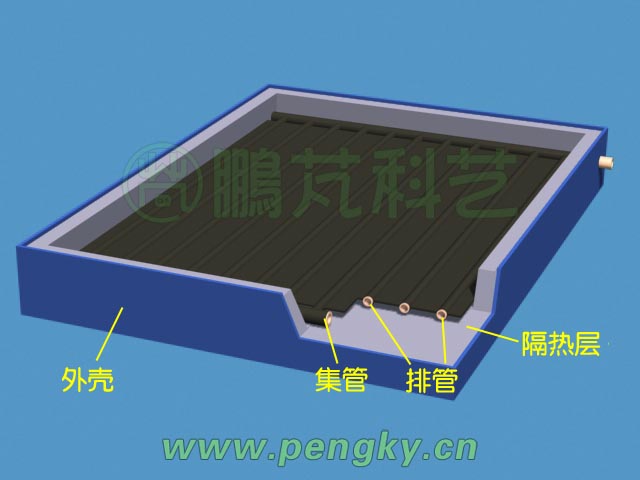

吸熱板的制作與結構有多種，上述銅管與銅板焊接結構是最好的一種，因吸熱銅板焊在銅管兩側像翼一樣，故稱之為翼管式結構；如果是整大塊銅板焊在排管下面則稱為管板式結構。 太陽光照在吸熱銅板上，熱量傳給排管，把排管加熱，水從一側的集管進入，在排管中流過時獲得熱量再從另一側集管流出，圖中每根集管兩端都可以用，一般是單端接水另一端封死。 為進一步減少熱量的散失，把吸熱板裝在有隔熱層的外殼內，并在上面蓋上透明玻璃板。下圖就是一個剖開一角的平板型集熱器（沒有透明蓋板）。 |
|
平板型集熱器可水平、傾斜、垂直安裝，在自然循環熱水系統應用中要傾斜或垂直安裝。 |
| 扁盒式平板集熱器 |

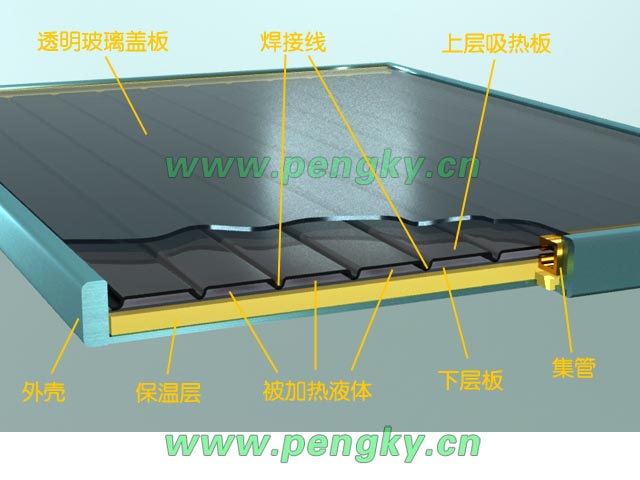

用兩片金屬板制成扁盒，讓水從中間流過，太陽光照在扁盒上把盒內的水加熱。下圖就是扁盒式平板集熱器的結構圖。 |
|

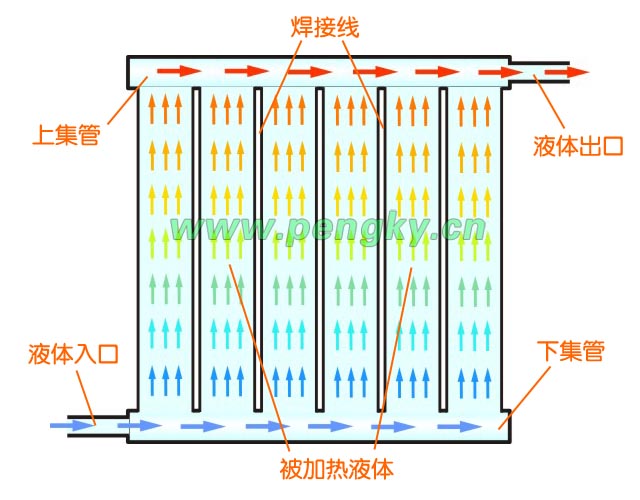

上層吸熱板與下層板構成扁盒，被加熱的水從扁盒內流過。因盒子面積較大，為加強盒子強度與承受水的壓力，上層吸熱板沖壓了多條筋（焊接線）與下層板焊接。在扁盒兩端有上集管與下集管與之密封連接，用于進水與出水。 由于盒很薄，整個盒都得到太陽輻射，熱量直接透過板壁傳給水，效率較高，下圖是扁盒式平板集熱器的水流走向圖。 |
|
