直管馬鞍型超導磁流體推進器結構簡單，但超導線圈與相關結構復雜，一種螺旋通道磁流體推進器的超導線圈簡單，水流通道相對復雜但對于機械制造是簡單的。中科院電工所在1998 年研制了世界上第一艘超導螺旋式磁流體推進試驗船(HEMS -1)，是一艘在海水中行駛的超導磁流體推進船，由于在公開資料中沒有看到螺旋通道磁流體推進器的近期新技術，本課件根據(HEMS -1)有關資料對其基本結構與原理作簡單介紹。

螺旋通道磁流體推進器的超導線圈就是一個圓筒形線圈，圓筒也是水流的通道，通電后圓筒線圈內產生磁場，磁場方向與線圈筒軸線平行，但在筒內任何方向的電流都不可能使水軸向流動，電磁力不可能使水流動方向與磁力線方向平行，需要采取某種方法使筒內的水轉為軸向流出。

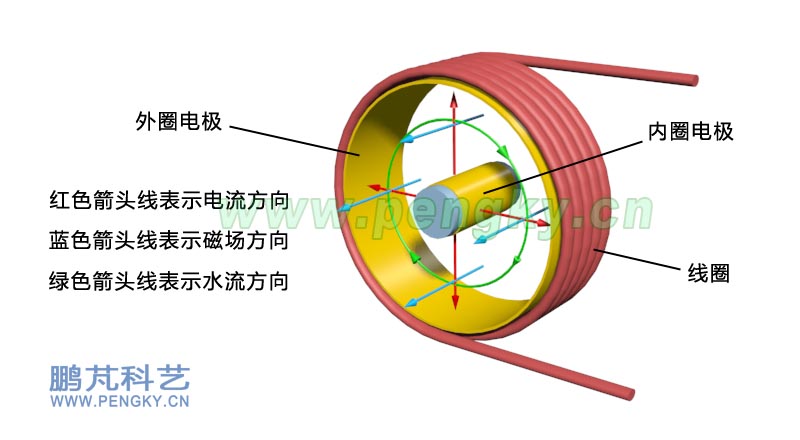

在圖1中有一個線圈，在線圈軸線處安裝一個圓柱面電極（內電極），在線圈筒內壁面安裝圓筒面電極（外電極），通上直流電，線圈產生軸向磁場，內電極接電源正極，外電極接電源負極，水在電磁力作用下在管內做環形流動，見圖1。

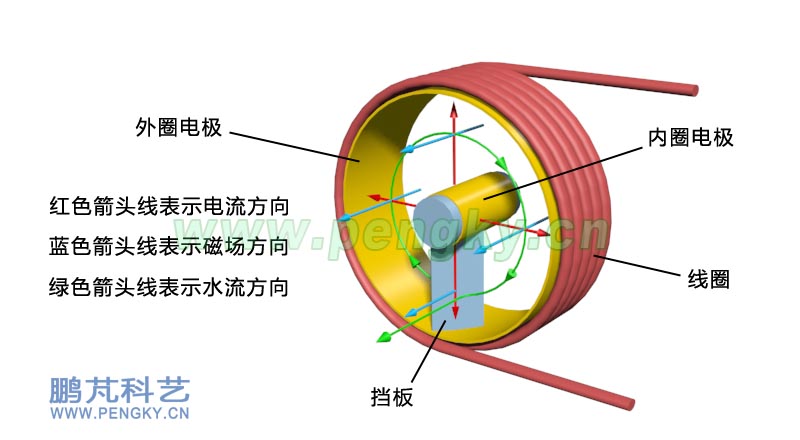

怎樣讓環形的水流變成軸向呢，在線圈筒內安裝一塊擋板，擋板以電流方向?yàn)檩S，與磁力線有一定夾角（約45度），擋板攔住了環形水流，使其轉為軸向，見圖2。

以上過程用一段3D動畫來演示，動畫中的紅色箭頭線代表電流方向，藍色箭頭線代表磁場方向，運動的綠色小球代表水流走向。

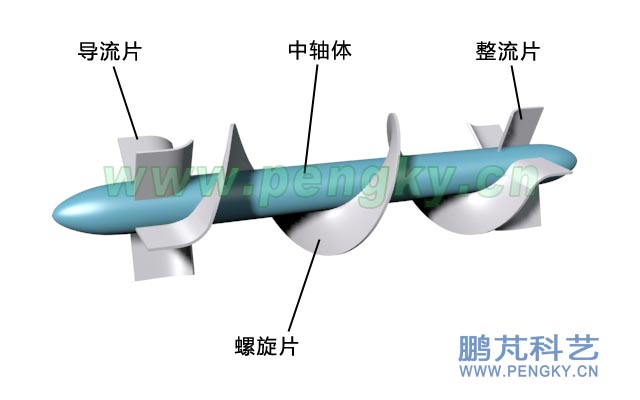

實際的螺旋通道磁流體推進器內不是簡單的幾塊擋板實現水流的轉向，是在線圈筒內建立螺旋通道，螺旋通道部件中部是中軸體，在中軸體上繞有螺旋片，形成螺旋通道，在通道前端還有幾片導流片，在后端有幾片整流片，螺旋片、整流片、導流片均由絕緣材料制作，圖3是螺旋通道部件的結構。

水從螺旋通道前端進入經前端導流片后進入螺旋通道，前端導流片的作用使進入螺旋通道的水較平穩，不出現渦流或湍流，水經過通道螺旋段后到后端整流片，使流出的水由螺旋運動轉為軸向流動。

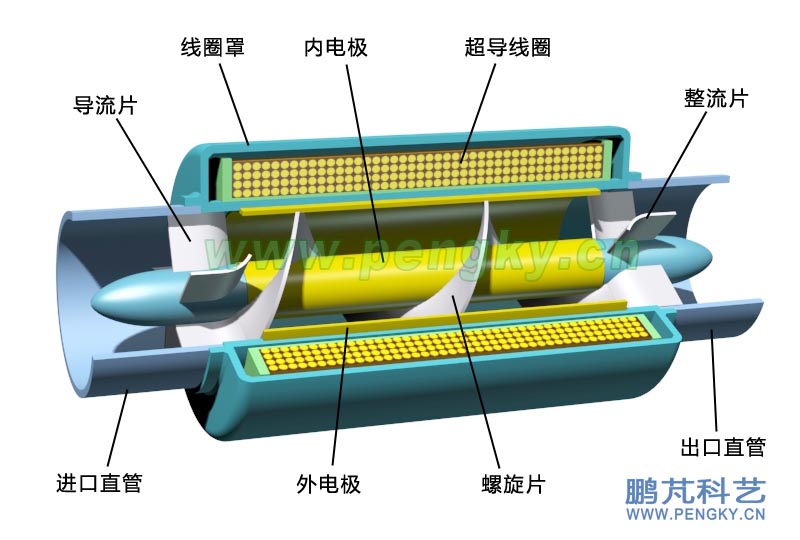

把螺旋通道部件安裝在線圈筒內，在通道螺旋段中軸安裝有內電極，在線圈筒內壁安裝有外電極，線圈安裝在線圈罩內，線圈罩內充液態氮，使線圈處在超導溫度狀態。

使超導線圈進入超導勵磁狀態，接通直流電源，內電極接正，外電極接負，海水在電磁力作用下做環形流動，但在螺旋片導流下海水沿螺旋通道前進，經整流片轉為軸向從出口流出，這個過程在螺旋通道磁流體推進器動畫演示。

這艘超導螺旋式磁流體推進試驗船的超導磁通密度為5T，整體的推進效率較低，期待更高溫的超導體出現，產生強大的超導磁場推動船只前進。
