目前應用較廣的感應式電磁泵是三相感應式電磁泵。其工作原理與三相異步電動機相似，結構主要包括鐵心和繞組。繞組通電后在鐵芯產生一個行波磁場，是一個沿泵溝方向前進的交變磁場，泵溝內的液態金屬在磁場作用下產生感生電流，泵溝中的液態金屬成為載流導體，它與行波磁場作用產生電磁力驅動金屬溶液流動。

三相感應電磁泵的結構形式主要有：平面感應電磁泵，圓柱感應電磁泵和螺旋感應電磁泵。本課件介紹應用最廣泛的平面感應電磁泵。

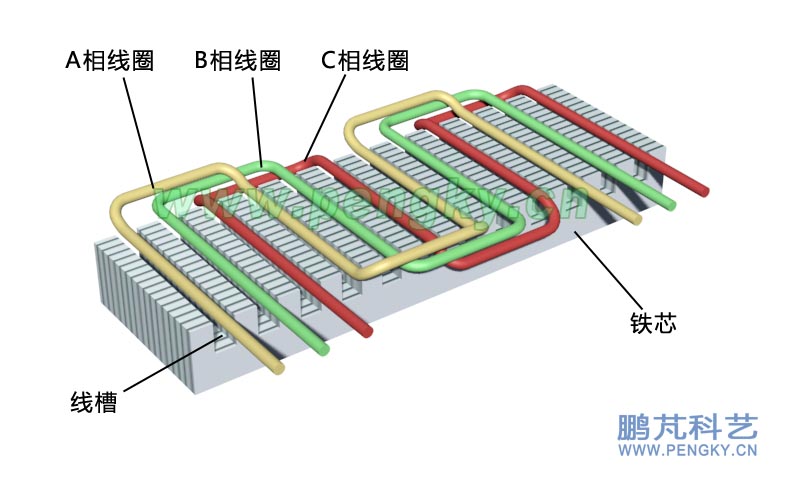

三相感應電磁泵產生行波磁場的感應器由鐵芯與三相繞組組成，感應器是平面的，好像把三相感應電機的鐵芯從圓周展開成平面一樣，圖1是鐵芯的結構圖，由于應用在交變磁場，鐵芯用硅鋼片疊成，在鐵芯的槽內嵌有線圈導線。圖中以單匝線圈示意線圈繞制方向，對應三相交流電有A相線圈（黃色）、B相線圈（綠色）、C相線圈（紅色）。

一般平面感應電磁泵有上下兩個鐵芯，兩個鐵芯間有氣隙，每個鐵芯各有一組三相線圈，上下對應，見圖2。

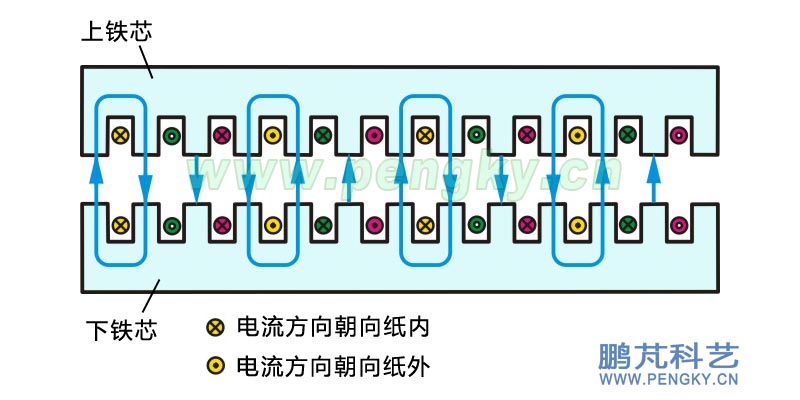

兩組三相線圈中的各相線圈可串聯也可并聯，上下各線圈產生的磁場方向必須一致。圖3是僅A相線圈（黃色）單獨通電產生磁場的示意圖，藍色箭頭線代表磁通方向。

接三相交流電，就會在上下感應器間產生交變磁場，圖4為某瞬間的磁場狀態，兩鐵芯間的淺藍色箭頭線表示該點磁場方向與大小，連接各箭頭尖會形成一條類似正弦波的曲線。隨著交流電的變化，該正弦波狀磁場會水平移動，故稱為行波磁場。

下面的動畫演示了行波磁場隨三相交流電變化的過程。

動畫演示的是理想狀態，實際上由于線圈與鐵芯的邊端效應，波形會有些畸變，特別是頭尾端畸變較大。

實際的線圈由多匝組成，在本例中每個鐵芯有2個A相線圈、2個B相線圈、2個C相線圈，為顯示清楚，分別用黃綠紅色表示。每相的2個線圈串聯起來，圖5是下鐵芯與三相繞組。

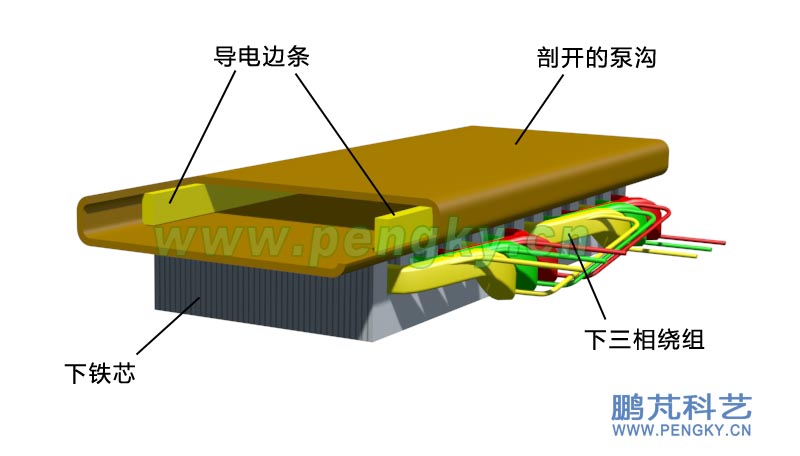

電磁泵的流體管道稱為泵溝，泵溝在上下鐵芯間的氣隙中，為看清泵溝的結構，在圖6中隱去了上鐵芯與上繞組，并剖開了泵溝前部分。

高溫熔液多用特種陶瓷材料制造泵溝，低溫液體也有用不銹鋼制造，但在交變磁場中會產生渦流發熱，降低了泵的效率。泵溝中的導電液體在行波磁場中切割磁力線感生電流，如同三相異步電動機一樣，該電流會推動液體流動。在泵溝兩側窄面設置導電良好的邊條作為壁面，其作用就像異步電機鼠籠兩端的短路銅環，可增強流體的感生電流，加大推力。

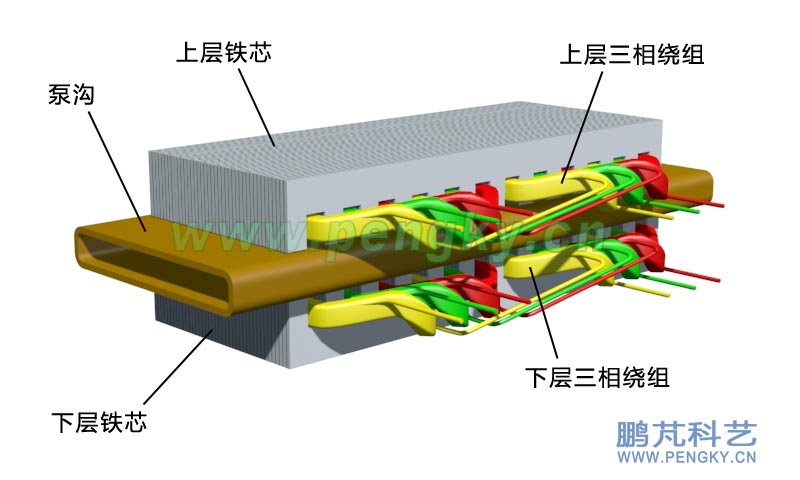

圖7是一個平面感應電磁泵模型。

平面感應電磁泵結構簡單，生產與維修方便。平面感應電磁泵應用較廣，例如在電子制造業廣泛應用在波峰焊機中用來泵送焊錫熔液，在鋁冶煉與澆注中輸送鋁熔液。
